內窺鏡是一種光學儀器，通過人體的自然腔道或手術切口進入體內，用于直接觀察臟器內腔的病變。內窺鏡的使用可以提高診斷的準確性，并在某些情況下進行治療。內窺鏡的種類繁多，按其發展及成像構造分類，主要分為硬管式內鏡、光學纖維（軟管式）內鏡和電子內鏡。

1. 檢查和診斷：內窺鏡可以直接觀察到臟器內腔的病變，確定其部位和范圍，進行照相、活檢或刷片，提高癌的診斷準確率。

2. 治療：內窺鏡可以用于某些治療，如通過內窺鏡進行手術，減少傳統手術的創傷和恢復時間。

3. 微創手術：內窺鏡手術操作創傷小，術后疼痛輕、恢復快，已成為未來外科手術的發展方向。

4. 工業檢測：在工業領域，內窺鏡也用于檢測難以直接觀察的部位，如鑄造件內部的缺陷。

然而，醫療內窺鏡正在向著小型化、多功能、高像素發展，鑒于結構的特殊性，因此內窺鏡輻射測試中，時鐘超頻問題越來越突出，如何在有限空間內處理好時鐘問題就成為了關鍵，而晶振的出現就恰好滿足了它的需求

 晶振在內窺鏡的作用

1. 提供穩定的時鐘信號：

晶振產生穩定的時鐘頻率，確保內窺鏡系統的圖像處理和傳輸?shù)耐叫?。這對于圖像質量的穩定性和可靠性至關重要。

2. 圖像處理：

在電子內窺鏡中，晶振用于驅動圖像傳感器和視頻處理系統，保證圖像的清晰度和實時性。

3. 系統同步：

晶振確保內窺鏡系統中各個部件的時序同步，避免因時序問題導致的錯誤或數據丟失。

內窺鏡的晶振需求

1、常用頻點：24Mhz。

2、需從源頭解決時鐘問題，降低EMI。

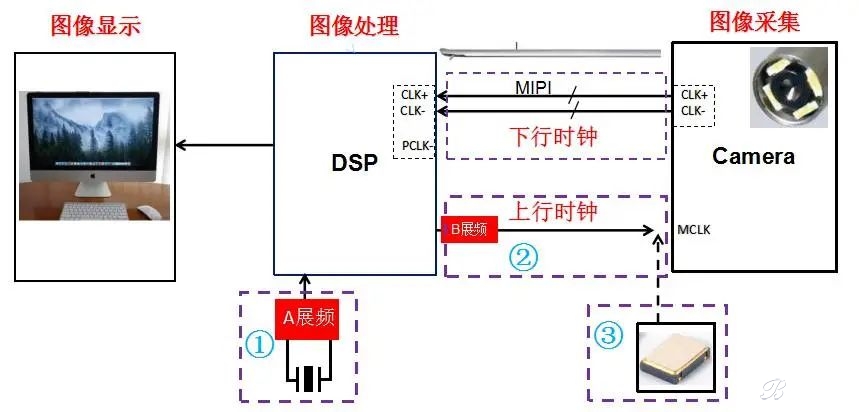

3、有源晶振可以直接放置在攝像頭模組，避免MCLK的頻點通過排線放大形成的輻射發射噪聲，同時又能對下行時鐘（PCLK）進行展頻，對內窺鏡圖像處理與輻射控制的關鍵作用。

YXC晶振推薦

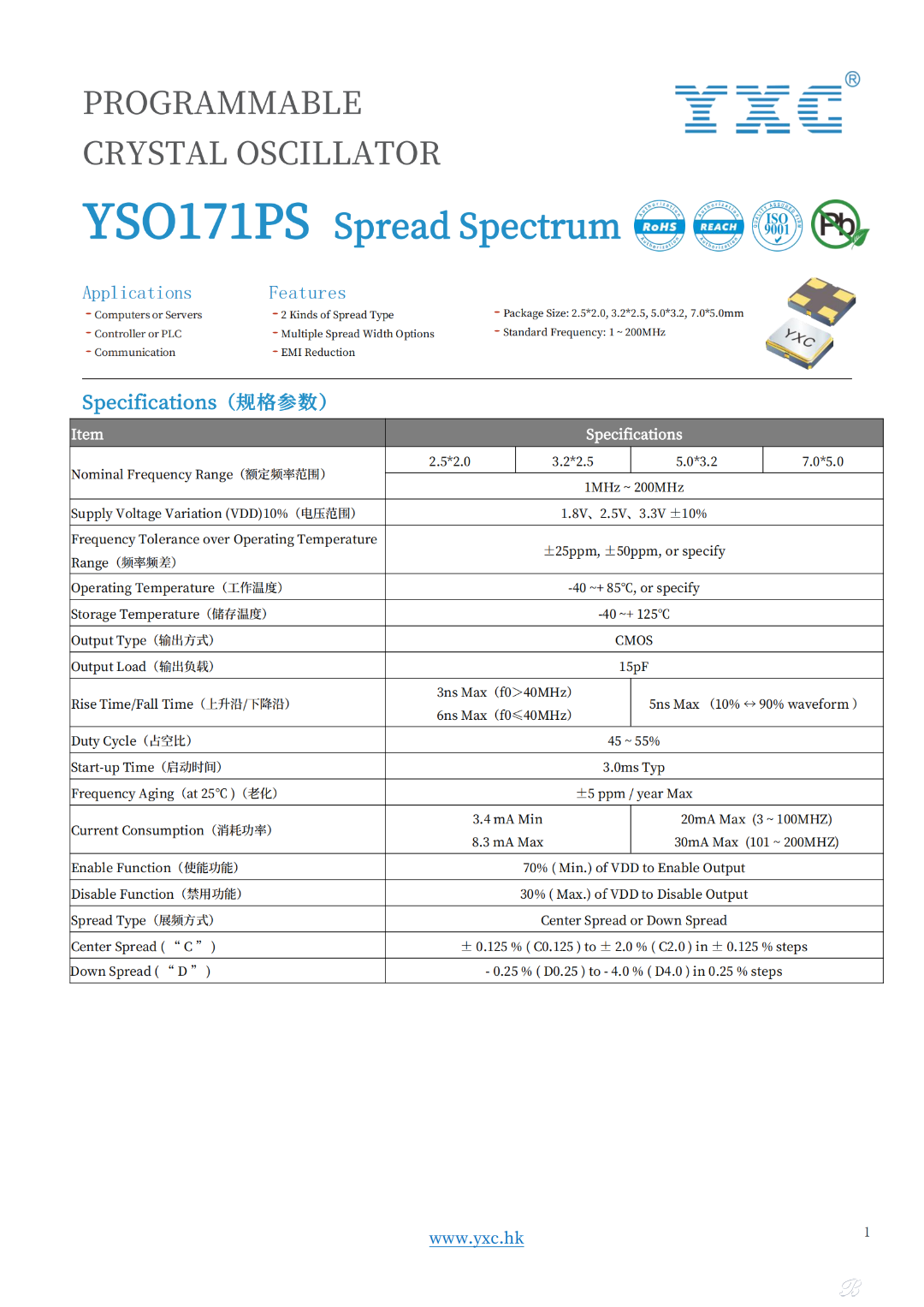

YXC推出的可編程展頻晶振YS0171PS系列，下面是產品特點：

快速交付：1周出樣，快速響應您的各種設計需求。

頻點定制：使用PLL技術，在頻率范圍內任意頻率可定制，選擇性更廣。

多種展頻方式與展頻寬度選擇：提供-0.125%、-0.25%、-0.5%、±0.125%、±0.25%、±0.1%等多種選項。

低功耗：功耗低至3.4mA。

抗干擾：有效降低電磁輻射功率，抑制電磁輻射超標的問題。
