兆越助力華為上海研發中心樓控項目順利實施（文末互動有禮~）

分類：企業動態 日期：2024-05-11 11:53:25 來源：西安虹創科工貿有限公司

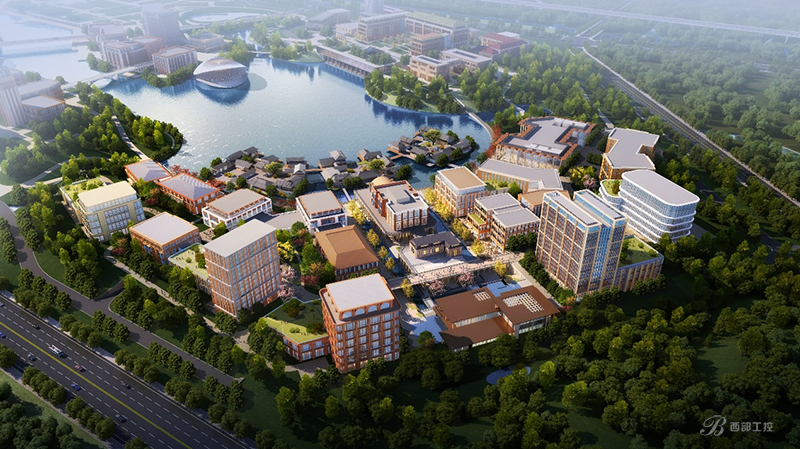

華為上海青浦研發中心位于上海市青浦區金澤鎮，是長三角示范區西岑科創中心的重要項目。E組團總用地面積17.6萬平方米，總建筑面積22.1萬平方米，建設內容主要為12棟單體辦公樓、2層地下室的一次機電工程，被視為上海市政府重點工程項目之一。

　隨著計算機技術、通信技術、控制技術以及傳感器技術的發展，人們對建筑能效、舒適度、安全性的需求日益增長，樓宇自控系統的概念逐漸形成并得到廣泛應用。通過集成暖通空調、照明、電梯、給排水、消防、安防、能源管理等多個子系統，實現對建筑設備和環境參數的集中監控、自動控制、遠程管理以及數據分析等功能。其中樓控系統的通信傳輸系統是確保各子系統設備之間以及與中央管理系統的高效、穩定和安全通信的關鍵。

　　網絡系統介紹

　　1、網絡架構設計

　　•核心層：采用高速、穩定的骨干網絡，用于傳輸關鍵的控制指令和數據。

　　•分布層：在建筑的各個樓層或區域設置樓控網絡的接入點交換機，連接各子系統設備。

　　2、通信協議選擇

　　•采用開放的標準通信協議Modbus TCP/IP，確保不同品牌和類型的設備可以互聯互通。

　　3、網絡分層與隔離

　　•將網絡劃分為不同的邏輯層次，如管理層、控制層和設備層，通過VLAN劃分、防火墻等技術進行隔離，提高網絡安全性。

　　•對于關鍵控制信息可以設置鏈路優先級，確保實時性要求較高的數據傳輸。

　　4、冗余備份與故障恢復

　　•實現網絡設備和鏈路的冗余設計，如雙機熱備、環網冗余等，確保單點故障時網絡通信不受影響。

　　•部署故障轉移和自愈網絡技術，當網絡故障發生時，能夠快速恢復正常通信。

　　5、數據安全與隱私保護

　　•加密通信數據，確保敏感信息在傳輸過程中的安全性。

　　•采用訪問控制列表(ACL)、用戶權限管理、日志審計等功能，強化網絡安全防護。

　　6、遠程監控與維護

　　•通過公網或私網VPN等技術，實現遠程對樓控系統的訪問和控制，方便運維人員隨時隨地進行監控和故障排查。

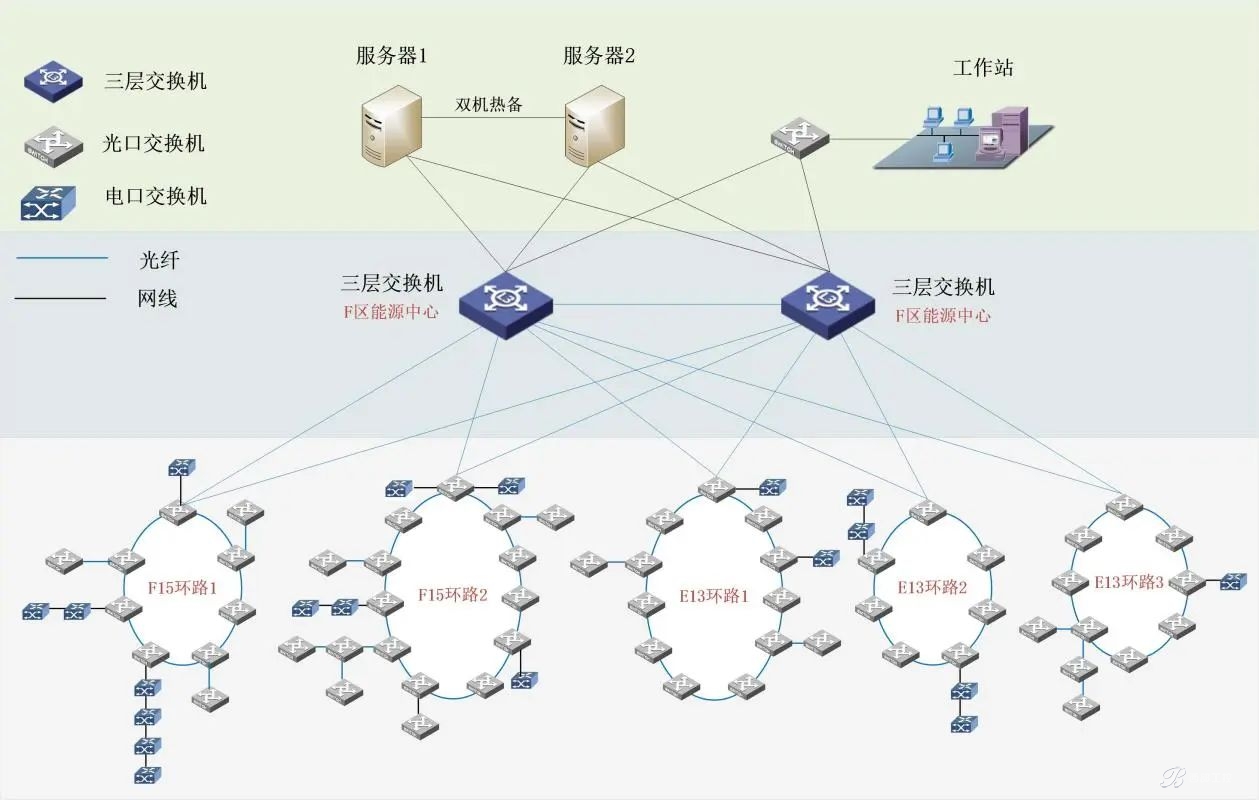

網絡系統拓撲

　網絡系統說明

　　1、在網絡建設上，為提升系統的可靠性，增強系統的抗外部沖擊能力，選用三層交換機作為核心交換主機，其它各樓層接入點可采用工業級二層交換機來實現各樓層區域的數字交換、傳輸?shù)裙δ?在傳輸材料上，采用cat6網線以及6芯單模光纖進行傳輸。

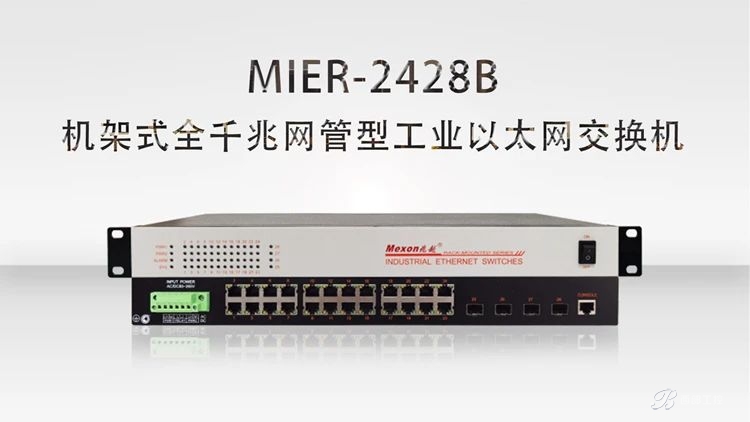

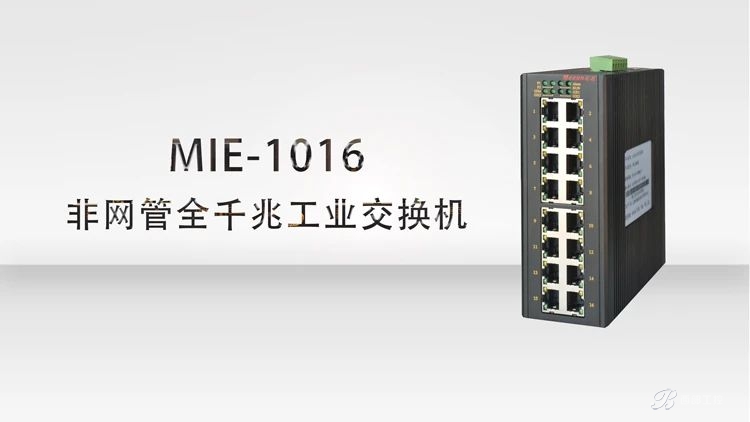

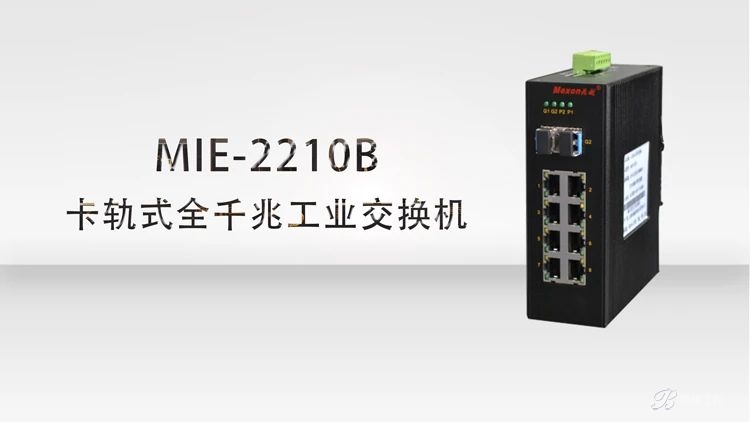

　　2、各接入點交換機選用上海兆越卡軌式或機架式光電混合交換機如MIE-1016、MIE-2210、MIE-2412A、MIE-2428B等,設備支持MR-Ring快速環網，當發生鏈路斷點時，環網可以在50毫秒內自動恢復正常工作，大大提高了整個系統的穩定性和可靠性。

　　3、全面網管功能：配備完善的網絡管理功能Web、Snmp，Telnet，console等，支持VLAN劃分、QoS策略、ACL訪問控制、端口鏡像、鏈路聚合等，便于網絡運維人員進行精細化管理和故障排查。

　　產品介紹

　　【MIE-2412A】
