單片機晶振電路是單片機系統中非常重要的一部分，在單片機中，晶振好比單片機的心臟，如果沒有心臟起跳，單片機無法工作，它直接影響著單片機的時鐘信號和運行穩定性。在單片機系統中，晶振電路起著提供時鐘信號的作用，而時鐘信號則是單片機進行運算、控制和通訊的基礎。

無源晶振電路的基本原理是利用晶體的壓電效應來產生穩定的時鐘信號。晶振電路由晶體諧振器、放大器和補償電路組成。

首先，晶體諧振器是晶振電路的核心部分，它由晶體和負載電容組成。晶體是一種能夠產生機械振動的壓電元件，當施加電場或者受到機械振動時，晶體會產生電荷的積累和分布，從而產生電壓。

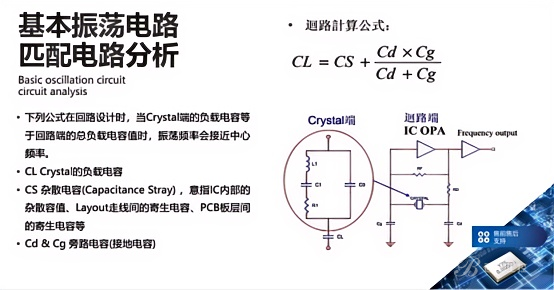

負載電容則是為了配合晶體的振蕩頻率而設置的，它會影響晶振電路的諧振頻率和穩定性。

（當然也可以找到我們揚興的技術團隊進行匹配測試）

有源晶振外接電路有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。有源晶振不需要MCU的內部振蕩器，連接方式相對簡單。

單片機是一個復雜的同步時序電路，為了保證同步方式的實現，電路應在唯一的時鐘信號控制下嚴格地按照時序進行工作。而晶振起到的作用就是為單片機系統提供基準時鐘信號，類似于部隊訓練時喊口令的教官，所有的士兵都在教官的口令下完成響應的動作，例如指令執行、數據傳輸?shù)取?/span>

單片機內部所有的工作都是以這個時鐘信號為基準來進行工作的。用于產生單片機工作所需要的時鐘信號的電路就是時鐘電路。使用晶振電路可以避免單片機內置RC振蕩器不穩定和抗干擾性差的問題，提供更高精度、低抖動的時鐘信號，從而確保系統的可靠性和穩定性。

此外，晶振電路還可以根據需要調整頻率，滿足不同應用的要求。因此，在設計和制作單片機系統時，晶振電路的質量和穩定性非常重要，直接關系到整個系統的性能。
