產品介紹

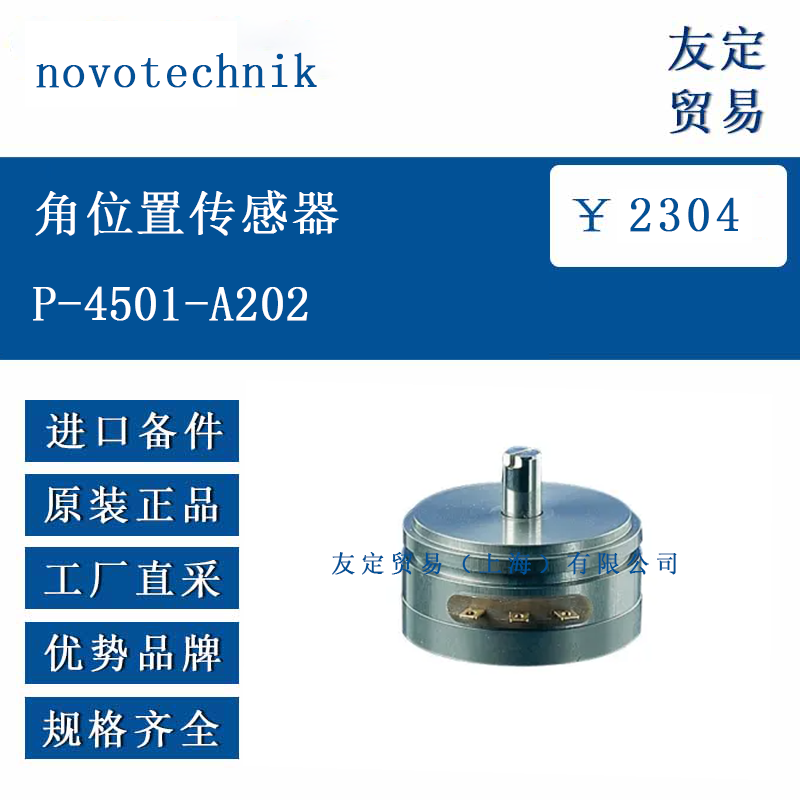

德國 novotechnik P-4501-A202 是一款基于導電塑料電阻元件的精密角位置傳感器，屬于 P4500 系列中 2 kΩ 阻值規格。產品采用伺服尺寸 13 的金屬外殼與不銹鋼轉軸，可在 350° 電氣行程內連續輸出與軸旋轉角度成正比的電壓信號，適用于需要 360° 機械旋轉而電氣行程小于整圈的測量、控制與儀器場合。型號中的 P4501 表示系列與結構版本，A202 對應 2 kΩ 標稱阻值。外殼由兩部分組成：法蘭為陽極氧化鋁，端蓋為耐高溫塑料，兼顧結構強度與重量控制。軸端為 6 mm 圓柱，表面拋光，可直接安裝杠桿、旋鈕或聯軸器。產品出廠時附帶三只 Z1-15 塑料壓緊卡箍，用于面板或支架固定，無需額外加工。

功能特點
轉軸由兩只不銹鋼滾珠軸承支承，徑向與軸向靜態負載各 45 N，啟動扭矩低于 0.1 N·cm，可保證高速旋轉時的機械跟隨性。導電塑料電阻元件經激光修刻，形成平滑的電阻軌道，配合貴金屬多指刷片，可在 100×10? 次往復后仍保持 0.002 % 的重復精度。電氣行程 350° ±2°，機械行程無限制，允許任意方向連續旋轉，無需回零。獨立線性誤差 ±0.075 %，在 25 °C 參考溫度下有效，溫漂典型值 5 ppm/K，可在 -40 °C 至 100 °C 范圍內維持輸出穩定。外殼防護等級 IP40，可防止直徑大于 1 mm 的異物進入；若需戶外或粉塵環境使用，可選配附加密封蓋。整體重量 45 g，對旋轉慣性影響小，適用于高速伺服機構。

選型指南
選型時首先確認阻值：P-4501-A102 為 1 kΩ，A202 為 2 kΩ，A502 為 5 kΩ，三者機械尺寸相同，僅電阻軌道不同。若后級電路為高阻抗運算放大器，2 kΩ 阻值可在 5 V 供電下提供足夠電流而不致過熱。軸長與法蘭安裝孔距符合伺服 13 標準，可直接替換同規格電位器或編碼器；若安裝空間受限，可改用短軸或無軸版本，訂貨時注明。電氣連接為鍍金黃銅插片，間距 2.54 mm，可焊接或壓接端子；若需長距離傳輸，建議加緩沖放大器以降低線路干擾。如需冗余輸出，可并聯兩只傳感器或使用雙聯版本。對于振動強烈的場合，可選加裝減震墊片或改用金屬卡箍固定。

技術參數
阻值：2 kΩ（A202）；阻值公差：±20 %；獨立線性：±0.075 %；重復精度：0.002 %（0.007°）；電氣行程：350° ±2°；機械行程：360° 連續；最大功率：0.5 W @ 40 °C；最大工作電壓：42 V；推薦刷片電流：≤1 µA；故障時最大刷片電流：10 mA；絕緣電阻：≥10 MΩ @ 500 VDC；介電強度：≤100 µA @ 500 VAC 50 Hz 2 s；溫度范圍：-40 °C 至 +100 °C；軸承：不銹鋼滾珠軸承；軸徑：6 mm g6；法蘭：伺服 13，三孔均布 φ42.5 mm；扭矩：≤0.1 N·cm；最大轉速：10000 min?¹；振動：5–2000 Hz，20 g；沖擊：50 g 11 ms；防護等級：IP40；重量：45 g。

產品尺寸
法蘭外徑 36.5 mm，厚度 8 mm；安裝孔 φ3.3 mm，均布于 φ42.5 mm 圓上；殼體長度 50 mm；軸伸出長度 15 mm；軸端倒角 0.5×45°；殼體最大外徑 42.5 mm；引線插片位于殼體底部，插片長 6 mm；整體高度 50 mm；包裝為防靜電泡殼，外箱 100×80×60 mm，單箱 50 只，運輸重量 2.5 kg。

應用領域

P-4501-A202 角位置傳感器常用于汽車踏板、節氣門、轉向柱角度測量，機器人關節、紡織機械張力臂、包裝機械旋轉平臺、醫療設備控制手柄及實驗室測試臺。其 350° 電氣行程與連續機械旋轉特性適合需要多圈往復而無需回零的場合，例如踏板傳感器在 0–90° 范圍內輸出 0–5 V 信號，供 ECU 計算油門開度；紡織張力臂在 0–270° 內實時反饋紗線張力；實驗室測試臺通過聯軸器連接旋轉臺，實現角度閉環控制。

?
