一 測量原理

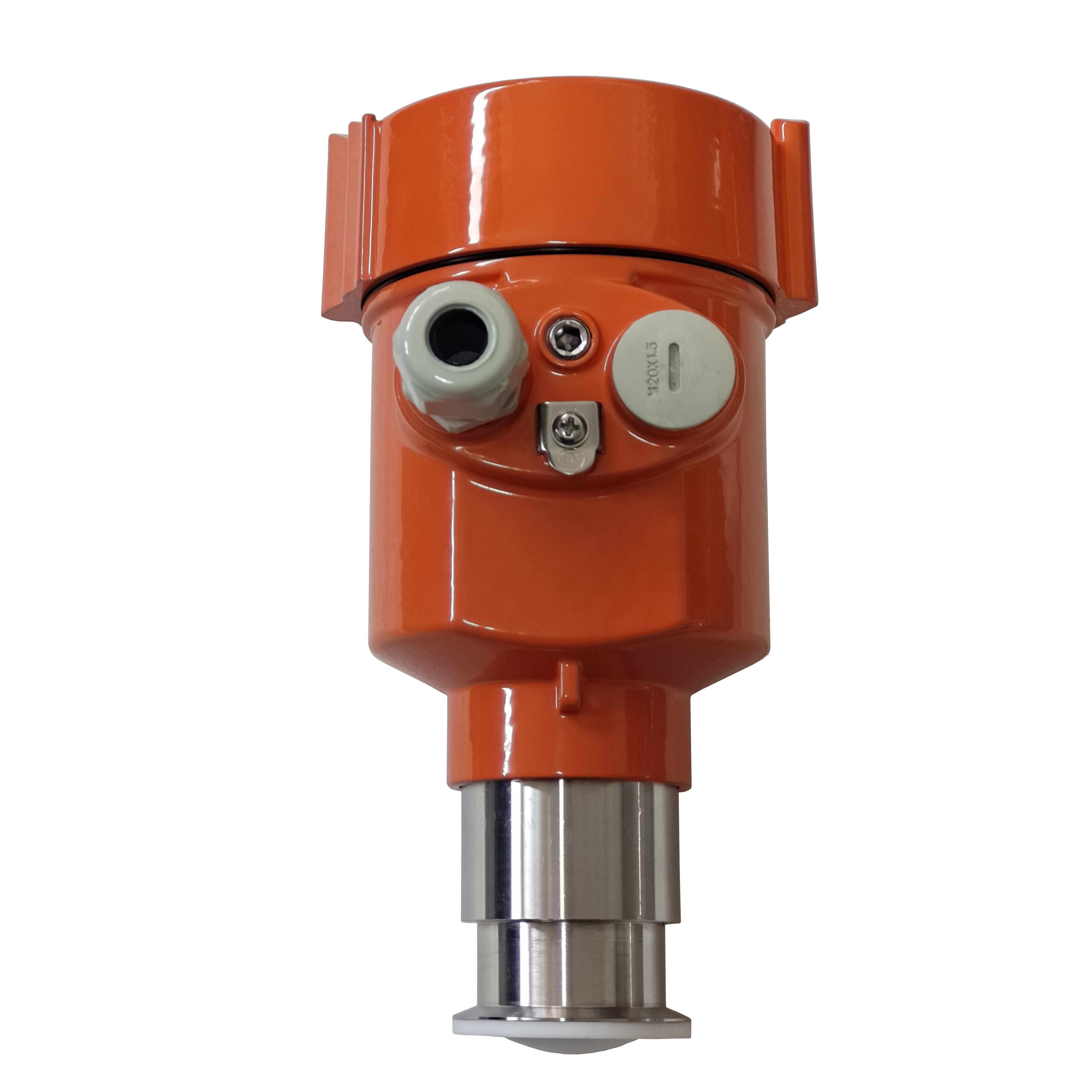

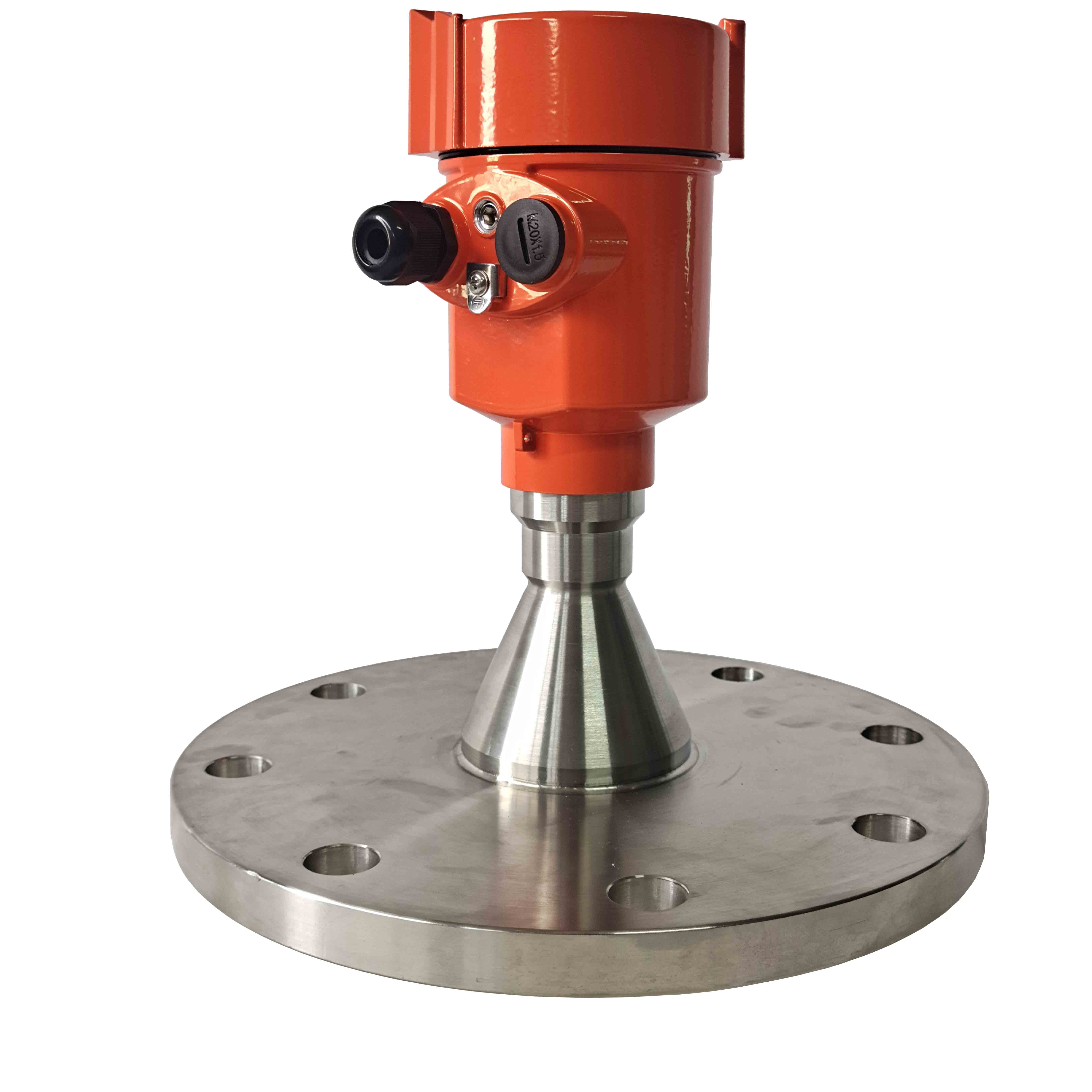

80G系列雷達物位計是采用 FMCW 調頻連續波技術的 80Ghz 雷達物位計。雷達發出線性調頻的 76-81GHz 高頻微波信號，該微波信號從雷達天線發出，微波信號遇到被測介質表面，其部分能量被介質表面反射回來，被雷達天線接收。雷達中一部分微波發射信號與接收信號進行混頻得到二者的差頻信號。差頻信號經過 FFT 或 DFT 等傅里葉變換算法得到差頻頻譜信號，從而得到頻率差。根據線性調頻信號頻率差與時間成正比關系，從而得到時間差。再根據時間差與天線到被測介質表面的距離成正比，由此能夠計算出天線到被測介質表面的距離。

二 儀表特點

·顯示界面簡單易懂，快速設置菜單便于用戶操作

·可通過按鈕或 Hart 專用手操器進行本地參數設

·中文菜單顯示，方便用戶操作

·采用 80GHz 高頻率信號，過程連接最小可以到 3/4，窄波束角最小能到 3°，便于現場安裝

·儀表近端幾乎無盲區，可實現小型容器精確測量

三 技術參數

電源：24V DC或220V AC可選

輸出：4~20mA、HART、RS485可選

天線結構形式：四氟螺紋、不銹鋼螺紋、平板四氟、萬向帶吹掃等，可按工況需求定制。

量程：5m， 30m，85m，120m，可定制

發射角度：3°或8°（不同的天線發射角度不同）

測量精度：2mm

過程連接：螺紋或法蘭

過程溫度：-40~130℃（可高溫定制）

過程壓力：-0.1~1.6MPa

環境溫度：-20~50℃

環境濕度：＜80%

四 安裝注意

1、如果是測量液體，最好選擇 1/2 罐體半徑處進行開口。

2、安裝位置選擇一個易于安裝接線的位置，且要方便以后拆裝。

3、儀表距罐壁需保證不小于 200mm 的距離。

4、天線微波發射波束角內不得有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。若不能避開，安裝時需進行“物位確認”。

5、天線發射的微波波束需要遠離進料料流。

6、被測物料最高料位低于儀表測量盲區（通常是天線末端，低介電常數或固體物料盲區適當加大），天線末端和介質表面保持距離至少 50mm 以保證物料不要污染天線。

7、液體測量，儀表的安裝需保證天線與被測介質表面垂直。固體測量，盡量保證天線與被測

介質表面垂直。

8、錐形罐頂和弧形罐頂，儀表勿安裝在罐頂中央位置，干擾會導致信號丟失

9、請勿安裝在進料口位置

五 維護與清洗

在正常工作條件下，80G系列雷達物位計不需要維護和清潔。在惡劣的工作條件下，天線可能需要定期清理：

• 注意所使用的天線材料和過程介質，選擇一種不會對這二者造成不利影響的清潔液。

• 卸下儀表，然后使用棉布和適當?shù)那鍧嵢芤呵鍧嵦炀€。
