国产精品久久人妻互换毛片,国产av国片偷人妻麻豆,国产精品第12页,国产高清自产拍av在线,潮喷大喷水系列无码久久精品

　在工業(yè)制造與設備維護領域，軸類旋轉(zhuǎn)葉片是眾多關鍵設備的核心部件，廣泛應用于航空航天、電力能源、石油化工、冶金機械等行業(yè)。這類部件長期處于高速旋轉(zhuǎn)、高溫、高壓、腐蝕及磨損的復雜工況下，極易出現(xiàn)表面磨損、裂紋、剝落、腐蝕等失效問題。若直接更換新部件，不僅會導致高昂的采購成本，還會因停機維修造成巨大的生產(chǎn)損失。激光熔覆修復技術作為一種先進的表面工程與再制造技術，為軸類旋轉(zhuǎn)葉片的高效、高質(zhì)量修復提供了理想解決方案，能夠顯著延長部件使用壽命、降低運維成本，具有極高的經(jīng)濟價值與工程意義。

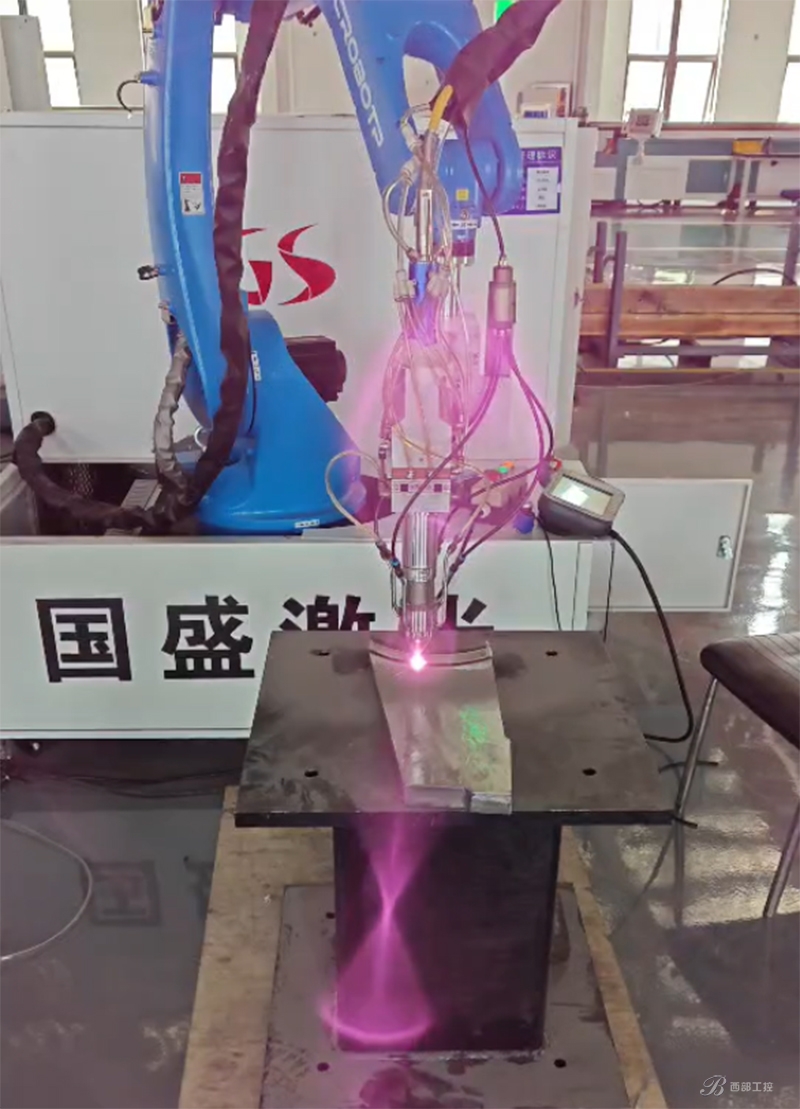

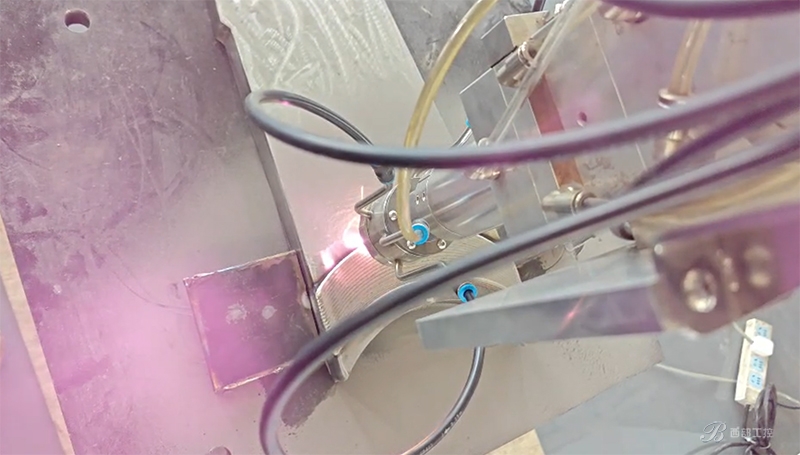

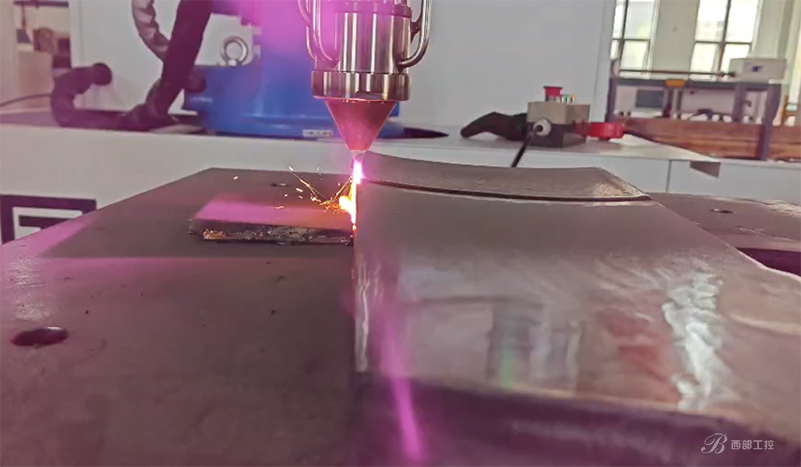

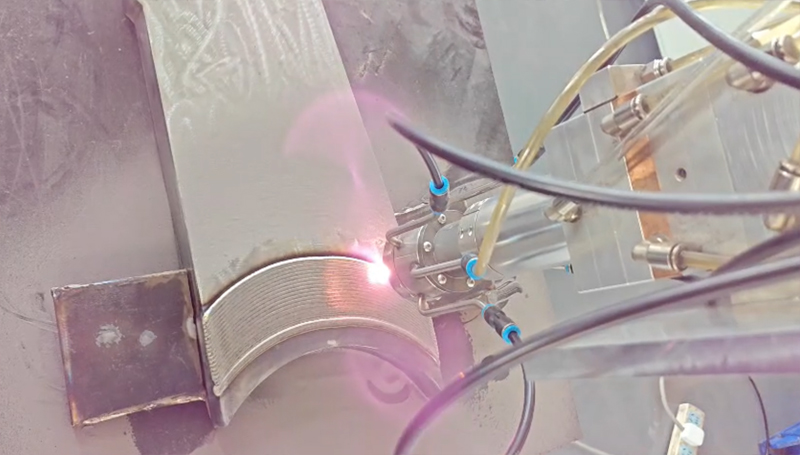

　　一、激光熔覆修復技術的核心原理

　　激光熔覆修復技術，本質(zhì)是利用高能量密度的激光束作為熱源，將特定成分的金屬粉末(或絲材)與軸類旋轉(zhuǎn)葉片待修復區(qū)域的基體表面同時加熱并快速熔化，形成一層與基體冶金結(jié)合的熔覆層。該過程具有 “快速加熱、快速冷卻”的顯著特點，冷卻速度可達 10³-10?℃/s，能夠在基體表面形成組織致密、晶粒細小、力學性能優(yōu)異(如高強度、高硬度、高耐磨性、耐腐蝕性)的熔覆層，且對基體的熱影響區(qū)(HAZ)極小，有效避免了傳統(tǒng)焊接修復中易出現(xiàn)的變形、開裂、晶粒粗大等問題。

　　二、軸類旋轉(zhuǎn)葉片激光熔覆修復的核心優(yōu)勢

　　相較于傳統(tǒng)的修復技術(如電弧焊、等離子噴涂、電刷鍍等)，激光熔覆修復在軸類旋轉(zhuǎn)葉片上的應用具有以下不可替代的優(yōu)勢：

　　1. 修復質(zhì)量高，與基體冶金結(jié)合

　　激光熔覆層與軸類葉片基體之間并非簡單的物理附著，而是通過高溫熔化形成的冶金結(jié)合，結(jié)合強度可達基體本身的 80%-95%，遠超等離子噴涂(機械結(jié)合)和電刷鍍(微冶金結(jié)合)的結(jié)合強度，有效避免了修復層在高速旋轉(zhuǎn)過程中脫落的風險。同時，快速冷卻過程可細化熔覆層晶粒，減少氣孔、夾雜等缺陷，使熔覆層硬度均勻，耐磨性、耐腐蝕性顯著優(yōu)于基體。

　　2. 熱影響區(qū)小，部件變形可控

　　軸類旋轉(zhuǎn)葉片(尤其是薄壁葉片或高精度軸類件)對變形極為敏感，傳統(tǒng)電弧焊修復因熱輸入量大，易導致部件出現(xiàn)彎曲變形、局部過熱開裂等問題，修復后需大量后續(xù)加工，甚至可能因變形超差導致部件報廢。激光熔覆技術的熱輸入高度集中，熱影響區(qū)寬度通常僅為 0.1-0.5mm，對基體的熱損傷極小，修復后部件的變形量可控制在 0.01-0.1mm 范圍內(nèi)(具體取決于部件尺寸與修復參數(shù))，基本無需后續(xù)矯形處理，大幅降低了修復難度與成本。

　　3. 修復精度高，幾何尺寸恢復精準

　　軸類旋轉(zhuǎn)葉片的配合精度(如軸頸與軸承的配合間隙、葉片與機殼的間隙)直接影響設備的運行效率與穩(wěn)定性。激光熔覆可通過數(shù)控系統(tǒng)精準控制激光光斑軌跡、送粉量與掃描速度，實現(xiàn)對磨損區(qū)域的 “精準填補”，熔覆層厚度可從 0.1mm 到數(shù)毫米靈活調(diào)整，修復后部件的尺寸精度可達 IT8-IT10 級，表面粗糙度 Ra 可控制在 3.2-12.5μm(后續(xù)經(jīng)精磨可達到 Ra 0.8μm 以下)，完全滿足設備的裝配要求。

　　4. 材料適應性廣，滿足多元工況需求

　　根據(jù)軸類旋轉(zhuǎn)葉片的基體材質(zhì)(如碳鋼、合金鋼、不銹鋼、鈦合金、高溫合金等)與工作工況(如高溫氧化、磨損、腐蝕、沖蝕等)，可靈活選擇匹配的熔覆材料。

　　5. 經(jīng)濟性顯著，降低全生命周期成本

　　軸類旋轉(zhuǎn)葉片的制造成本高昂，部分高端葉片單價可達數(shù)十萬元甚至上百萬元。激光熔覆修復的成本通常僅為更換新部件的 1/3-1/5，且修復周期短，可大幅縮短設備停機時間，減少生產(chǎn)損失。
