一、系統簡介JMDM-HS100簡便型家用太陽能發電系統是深圳市精敏數字機器有限公司自主研發的一款360W可遠程監控充放電狀態的實用型家用太陽能發電系統，適用于360W以下功率太陽能發電場合的自動控制，直接輸出與市電相似的220V交流電。
1、系統三大組件：JMDM-HS100控制箱（集成太陽能控制器和逆變器功能）、太陽能電池板、蓄電池。
2、JMDM-HS100控制箱：是太陽能發電系統最重要的指揮控制中心，監視和控制整個太陽能發電系統的工作狀態，智能控制太陽能電池板自動發電，智能控制蓄電池進行充放電和過充電保護、過放電保護；直接輸出220V交流電代替市電供電；直接出RS485接口可與電腦等上位機通信實現遠程監控太陽能發電過程。
3、精敏HS系列家用太陽能電源產品特點：
1）具有節能環保、經濟實惠、操作簡單、維修方便、經久耐用、易于搬運、質量可靠、性能穩定、使用安全、等特點，是一種綠色環保能源；
2）采用專業抗強電磁干擾、防雷擊的穩定性設計、進口精密元件、先進的測試設備、嚴格而完善的生產工藝、及不斷創新的外觀設計，使得產品一直深受廣大用戶的信賴；
3）適用于電網無法覆蓋地區、邊少地區及移動人群（如養蜂戶、養魚戶、牧民等），可代替市電交流220V用于日常照明、家用電器的供電，如用于電視、DVD/VCD、洗衣機等日常生活中供電。

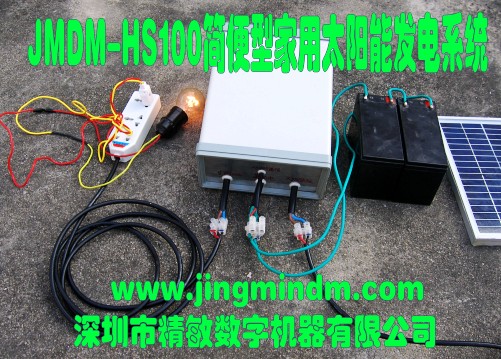

二、系統組成
JMDM-HS100家用太陽能發電系統由JMDM-HS100太陽能控制箱（集成太陽能控制器和逆變器）、太陽能電池組、蓄電池（組）組成，簡介如下：
1、太陽能電池板：太陽能電池板是太陽能發電系統中的核心部分，也是太陽能發電系統中價值最高的部分。其作用是將太陽的輻射能力轉換為電能，或送往蓄電池中存儲起來，或推動負載工作。
2、太陽能控制器：太陽能控制器的作用是控制整個系統的工作狀態，并對蓄電池起到過充電保護、過放電保護的作用。
3、逆變器：太陽能發電系統的蓄電池的直接輸出一般是24VDC。為能向220VAC的電器提供電能，需要將太陽能發電系統所發出的直流電能轉換成交流電能，因此需要使用DC-AC逆變器。
4、蓄電池：一般為鉛酸電池，小微型系統中，也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是在有光照時將太陽能電池板所發出的電能儲存起來，到需要的時候再釋放出來。
三、安全警告 1、使用之前請先閱讀本說明書。
2、不得采用不符合產品規范的部件或用電器。
3、非專業人員不可打開機器進行維修。
4、長期不使用請關閉控制箱上面的供電開關。
5、JMDM-HS100家用太陽能發電系統對外輸出電壓是220V交流輸出，使用中謹防觸電危險。
四、技術指標1、外形尺寸：電控箱體積大?。洪L*寬*高：243mm*192mm*115mm。
2、太陽能電池板電壓：36V，承受最大電流為15A；
3、蓄電池電壓：24V，其中：
脈沖充電電壓：28V； 恢復充電電壓：26.8V；
蓄電池停充電壓：29.6V；過放電壓： 21.6V；恢復放電電壓：24.8V；
4、輸出電壓：交流220V，功率為360W；
5、空載損耗：不大于額定電流的1%；
6、充、放電回路壓降：不大于額定電壓的2%；
7、太陽能智能控制器：采用多功能、低功耗八位單片機智能控制，對太陽能電池和蓄電池的電壓分段控制，提高太陽能電池的轉換效率和蓄電池的使用壽命；
8、內部看門狗、軟件復位功能：在死機的情況下能在幾毫秒內自動重啟發電系統；
9、數碼管顯示：可實時顯示蓄電池的電壓；
10、充放電過程智能保護：
充電過程智能過充過流保護：在蓄電池處于初始工作狀態時，采用脈沖方式充電，以提高太陽能的轉換效率及保證蓄電池的充電效果；當蓄電池充滿時停止充電，防止蓄電池過熱加速老化；
放電過程智能負載短路保護：防止蓄電池和控制器損壞；
11、防雷擊保護功能；
12、采用鋁質外殼優點：散熱快、抗強電磁干擾；采用全密封設計，防潮性能好。
13、采用無觸點開關技術：使用壽命長、靈敏度高；
14、遠程通信監控功能：有1路RS485輸出，可與電腦等上位機通信，遠程監控太陽能發電系統的蓄電池電壓，過充過放等工作狀態,其通信協議如下：
電腦發送給太陽能控制器的數據：
1）電腦要求控制器發送即時運行狀態數據：O (00,02,1) 頭(地址,指令,動作)
2）電腦強制要求控制器對外供電輸出開啟或關閉：
O(00,01,1) 說明：頭（地址,指令,動作），(動作為0代表輸出關閉, 為1代表輸出開啟)
3）電腦設定控制器的地址：OADDR(00) 說明：頭（地址），設定地址時需要電腦單獨與控制器通信。
4）太陽能控制器發送給電腦的數據：
I (00, 0 0 0 0 0 00.00)
頭 （地址，充電 放電 放電 過充 過放 蓄電池電壓
充電：0：充電停止 1：正在充電
放電：0：放電停止 1：正在放電
過充：0：正常 1：過充
過放：0：正常 1：過放
蓄電池電壓：00.00(單位：伏)
五、詳細保護功能功能 說明
蓄電池充滿斷開（HVD） 蓄電池充至一定電壓后斷開，低于一定電壓后又恢復充電；
蓄電池欠壓斷開（LVD） 蓄電池電壓低到一定值后斷開向負載供電，達到一定電壓后又恢復供電；
負載短路保護 當負載發生短路時切斷電源；
反向放電保護 防止夜間或陰雨天氣時蓄電池向太陽能電池板反向放電；
太陽能電池板反接保護 當太陽能電池板反接時，切斷線路，不使各部件損壞；
蓄電池反接保護 無
雷擊保護 有
六、接線
使用前應先正確接線。
接線面板（控制箱后面鋁面板）在機箱的后側，接線示意圖見左側：
上排：接線端子為RS485通信端子，其中紅色為RS485+，黑色為RS485-；
下排：左側的接線端子為交流220V輸出；中間的接線端子為蓄電池接線端子，其中棕色為蓄電池24V電源正，藍線為蓄電池24V電源地；右側的接線端子是太陽能電池板接入端，其中棕色為正，藍色為負。
七、使用說明

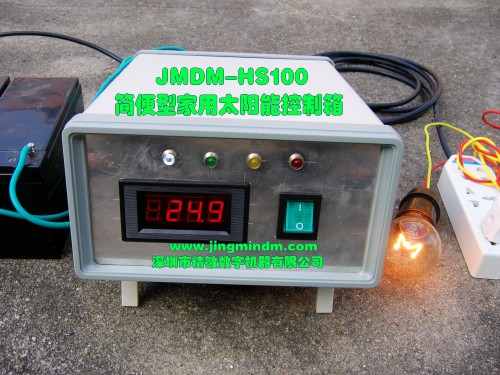

操作按鍵和指示燈均在JMDM-HS100控制箱前鋁面板上。
第一排有四個指示燈，從左到右依次為：
白燈：控制箱工作指示燈，只要控制箱正常上電運行，則白燈亮；
綠燈：充電指示燈，綠燈閃動時表示太陽能發電系統正在給蓄電池充電；
黃燈：過充指示燈，黃燈亮表示蓄電池已經充滿電了，控制器不
再給蓄電池充電；
紅燈：過放指示燈，紅燈亮表示蓄電池電量已經耗完，太陽能發電系統不再對外部負載供電；
第二排：
左邊數碼管顯示屏：在發電系統供電開關已經打開時，實時顯示蓄電池的電壓；
右邊為發電系統供電開關：開關撥上為打開，逆變器工作，該太陽能發電系統向外輸出220V交流電；開關撥下為關閉，逆變器停止工作，該太陽能發電系統停止向外輸出220V交流電；
