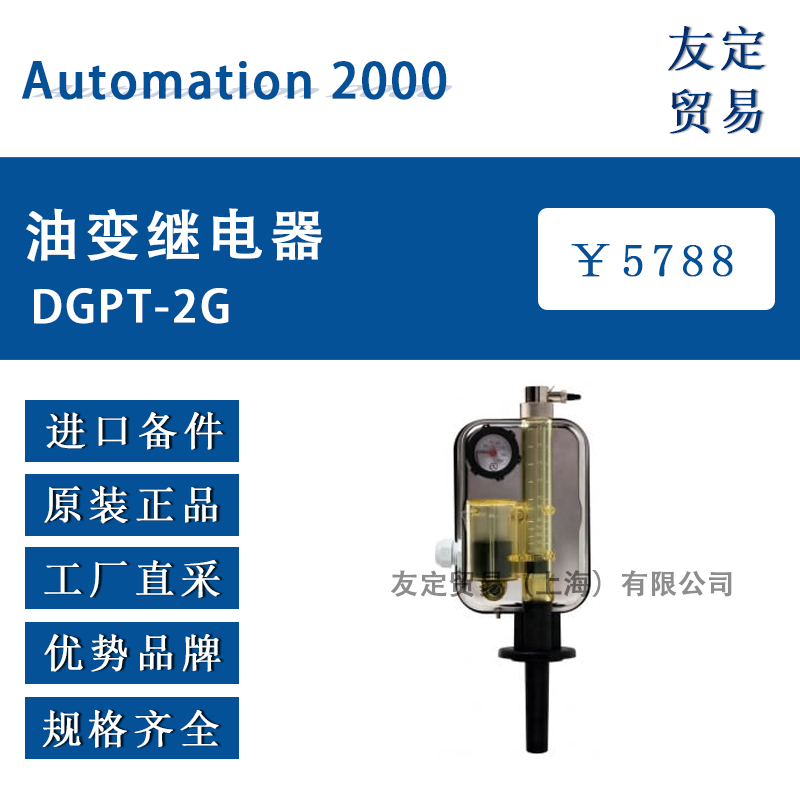

法國Automation 2000 DGPT-2G油變繼電器是一款專門用于油浸式變壓器保護的設備，具有全面的監測功能和可靠的性能。以下是對該繼電器的詳細介紹：
一、基本信息
- 品牌：Automation 2000
- 型號：DGPT-2G
- 類型：變壓器保護繼電器
- 功能：監測氣體逸出、介電液位下降、變壓器內壓及介電溫度
二、功能特點
- 多參數監測：
- 氣體監測：通過干簧觸點監測氣體逸出，這是變壓器油箱內氣體排放或電介質水平下降的關鍵指標，有助于及時發現潛在故障。
- 壓力監測：監測變壓器內部壓力變化，確保變壓器在正常壓力下運行。
- 溫度監測：通過內置溫度傳感器實現介電溫度監測，提供兩個可調節的溫度開關，用于報警和跳閘。
- 同步監測：
- 該繼電器具有兩個同步氣體觸點（2G選項），能夠同時監測氣體情況，提高監測的準確性和可靠性。
- 高精度與快速響應：
- 采用高精度的測量電路，確保保護動作的準確性。
- 裝置能夠在故障發生時迅速響應，提供快速的保護動作。
- 多級保護：
- 提供多級保護，包括過電流保護和過溫保護，以適應不同的運行條件。
- 遠程通訊：
- 支持多種通訊協議（如Modbus、Profibus等），便于與上位控制系統集成，實現遠程監控和診斷功能。
三、技術參數
- 額定電壓：380V
- 額定頻率：50Hz
- 電源相數：?jiǎn)蜗?/li>
- 防護等級：IP56
- 防沖擊等級：IK07
- 環境溫度：適應范圍從-40℃至+65℃
- 介質溫度：不超過140℃
- 重量：約7kg
四、安裝與維護
- 安裝要求：
- 確保變壓器未通電，變壓器油處于環境溫度（約20℃），并且變壓器油位略低于油箱蓋。
- 移除排放塞和油位指示浮子，安裝Viton密封圈等配件。
- 將DGPT-2G安裝在為此目的設計的變壓器開口上，并根據緊固注意事項進行固定。
- 用變壓器油填滿DGPT-2G，直到油位達到最高點，然后放回油位指示浮子并用排放塞封閉。
- 維護：
- 定期檢查繼電器的外觀和接線，確保沒有損壞或松動。
- 定期進行功能測試，確保保護功能的正常運作。
- 清潔繼電器外殼時，應避免使用可能引起應力開裂的化學物質。
五、應用范圍
DGPT-2G油變繼電器適用于多種環境，包括工業和海洋環境，能夠適應不同的工作條件，為變壓器的安全穩定運行提供有力保障。
法國Automation 2000 DGPT-2G油變繼電器以其全面的監測功能、高精度的測量和可靠的性能，在電力變壓器保護領域發揮著重要作用。
