一、產品介紹

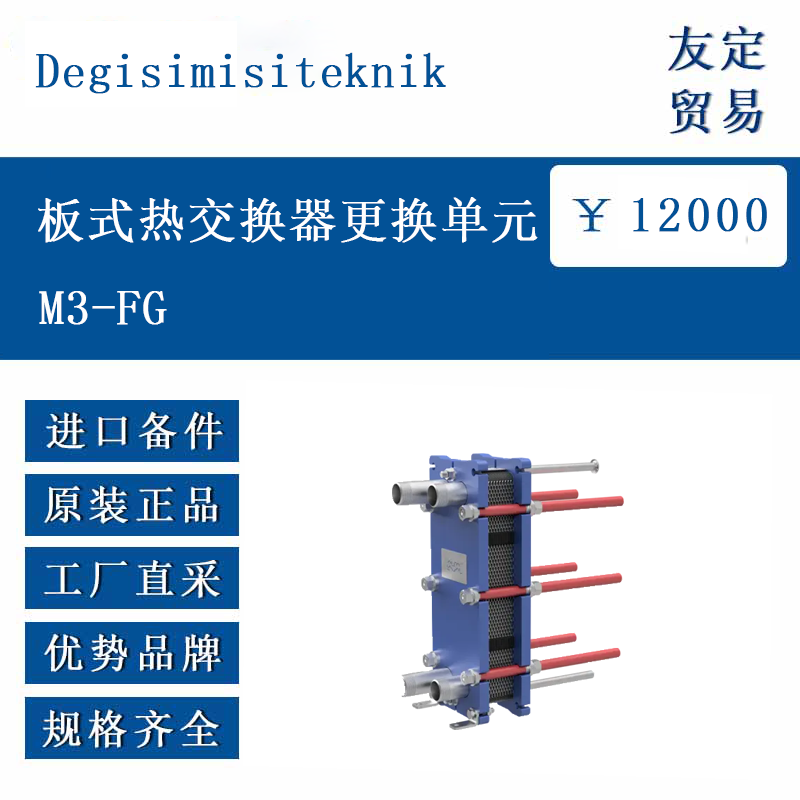

M3-FG 板式熱交換器更換單元由波紋金屬板(材質為 AISI316 不銹鋼)和丁腈橡膠(NBR)密封墊片組成,采用無膠 Clip-On 密封結構。設備通過板間流體通道實現熱量交換,適用于需要替換或升級原有熱交換器的場景,不含溫度 / 壓力顯示、控制閥門等附加裝置,相關自動化系統需由用戶自行設計安裝。
二、功能特點
結構設計:模塊化組裝,便于拆卸維護,金屬板數量可靈活調整以適配不同熱負荷需求。
材質性能:不銹鋼板耐腐蝕,丁腈橡膠墊片適應多種流體環境,工作溫度最高 90°C,壓力最大 10bar。
兼容性:接口為內螺紋設計(M3-T5 系列),適用于多種管徑連接。
三、選型指南
熱容量匹配:根據需求選擇對應 kW 規格(如 16kW、20kW、25kW 等),參考一次側 / 二次側溫度參數。
流體要求:介質氯離子含量需≤150ppm,pH≥8,否則可能影響設備壽命(超出范圍需特殊處理)。
安裝尺寸:參考型號對應尺寸(如 M3 系列高度 480mm、寬度 180mm),確保空間適配。
四、技術參數
參數 M3-FG 系列典型值
熱容量范圍 16kW-60kW
一次側流量 2.8-10.5 m³/h(對應 16-60kW)
二次側流量 0.4-1.3 m³/h(對應 16-60kW)
最大工作溫度 90°C
最大工作壓力 10bar
板材材質 AISI316 不銹鋼
密封材質 丁腈橡膠(NBR)
接口規格 內螺紋(M3-T5 系列)
五、產品尺寸
型號 高度 寬度 接口長度
M3-FG 480 180 300-500
注:長度因接口規格不同略有差異,需以具體型號為準。
六、應用領域
暖通系統:住宅或商業建筑的供暖 / 制冷循環,如熱水與空氣的熱交換(參考 “Kullan?m Suyu Devresi” 應用場景)。
工業流程:化工、食品行業的液體加熱 / 冷卻(如文檔提及的 “IS? POMPASI” 熱力泵系統)。
能源領域:小型熱力站或余熱回收系統,適配中等熱負荷需求(基于規格參數推斷)。
