一、產品介紹

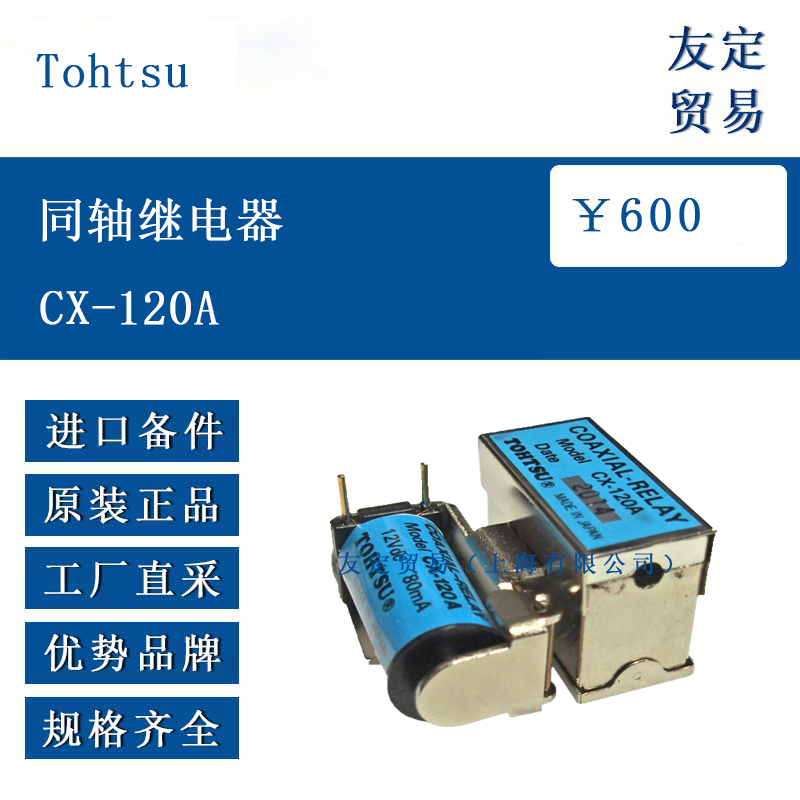

Tohtsu CX-120A 同軸繼電器是一款專為射頻應用設計的電子切換元件，采用 SPDT（單刀雙擲）觸點結構，支持 50 歐姆阻抗系統。該繼電器通過 12V DC 線圈驅動，具備低插入損耗和高隔離度特性，適用于 50MHz 至 1000MHz 頻率范圍的射頻信號切換。其設計滿足印刷電路板安裝需求，機械壽命可達 100 萬次以上，適用于需要頻繁切換的射頻系統。
二、功能特點
射頻性能：在 50MHz 時 VSWR≤1.05，隔離度≥60dB，插入損耗≤0.05dB，確保射頻信號的高質量傳輸。
快速切換：吸合時間典型值 2ms，釋放時間典型值 5ms，適應高速切換需求。
寬溫工作：工作溫度范圍 - 25°C 至 + 50°C，滿足多種環境下的穩定運行。
高可靠性：機械壽命不少于 100 萬次操作，適合長期連續使用。
低功耗設計：線圈電阻 150 歐姆（20°C 時），工作電流 80mA@12V DC，降低系統功耗。
阻抗匹配：50 歐姆特性阻抗，適配主流射頻系統。
三、選型指南
頻率范圍：確認應用場景的工作頻率在 50MHz 至 1000MHz 范圍內，確保 VSWR 和隔離度滿足需求。
功率處理：輸入射頻功率最大 0.25kW（50MHz），需根據實際功率選擇，避免過載。
電壓兼容性：線圈工作電壓 10V DC 至 14V DC（標稱 12V DC），確保供電系統匹配。
安裝方式：僅支持印刷電路板安裝，需預留合適的安裝空間。
環境條件：若工作溫度超出 - 25°C 至 + 50°C 范圍，需咨詢特殊版本。
四、技術參數
觸點配置 SPDT（單刀雙擲）
阻抗 50 歐姆
頻率范圍 50MHz 至 1000MHz
VSWR 50MHz≤1.05，150MHz≤1.1，500MHz≤1.3，1000MHz≤1.4
隔離度 50MHz≥60dB，150MHz≥50dB，500MHz≥40dB，1000MHz≥29dB
插入損耗 50MHz≤0.05dB，150MHz≤0.1dB，500MHz≤0.2dB，1000MHz≤0.25dB
線圈電壓 標稱 12V DC，范圍 10V DC-14V DC
線圈電阻 150±10% 歐姆（20°C）
工作電流 80mA@12V DC（20°C）
開關時間 吸合 2ms 典型，釋放 5ms 典型
機械壽命 ≥100 萬次操作
工作溫度 -25°C 至 + 50°C
防護等級 標準工業級
五、產品尺寸
尺寸 數值
長度 約 26.1
寬度 約 19.2
安裝孔距 參考技術圖紙
六、應用領域
通信系統：無線基站、衛星通信設備中的射頻信號切換與路由。
測試測量：射頻測試儀器、信號發生器的通道切換控制。
雷達技術：雷達系統中的發射 / 接收通道切換，保障信號傳輸質量。
廣播電視：發射臺、演播室的射頻鏈路管理。
航空航天：機載通信設備、遙感儀器的射頻路徑控制。
