一、產品介紹

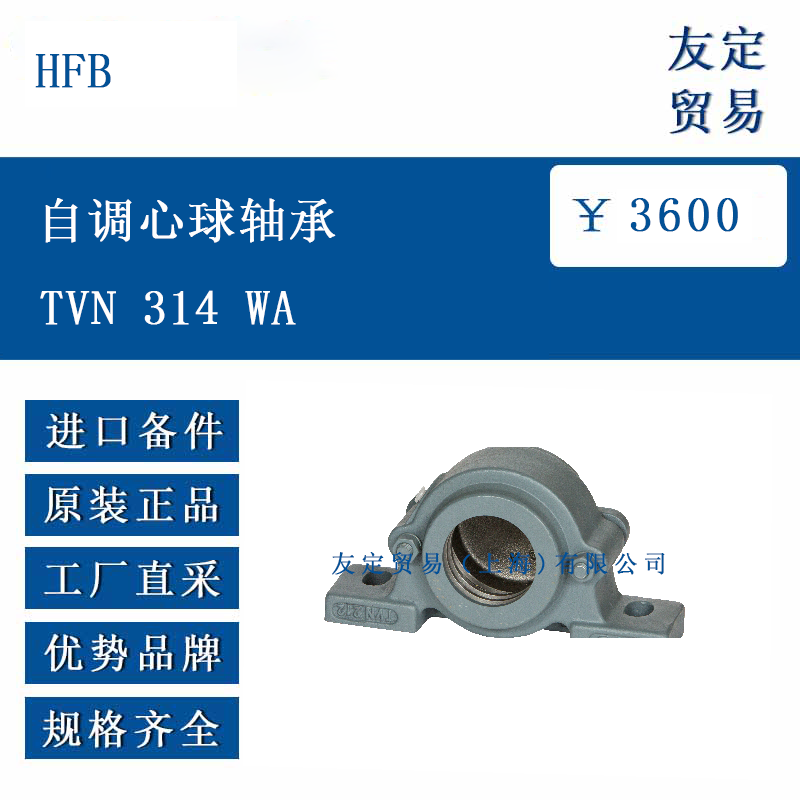

HFB TVN 314 WA 自調心球軸承座為不分裂式結構，采用 GG20 材質鑄造，適用于安裝圓柱形孔的自調心球軸承。軸承座通過插入固定環或中間環實現軸向定位，密封采用毛氈條設計，可減少灰塵與雜質侵入。其結構設計允許軸承在一定范圍內自動調心，適應軸與軸承座的相對偏斜，確保運行穩定性。
二、功能特點
材質與結構：主體由 GG20 鑄鐵制成，具備一定的強度與耐磨性，適合工業環境使用。
密封設計：毛氈條密封結構，可阻擋外部雜物，維持軸承內部潤滑狀態。
潤滑便利性：軸承座設有 R1/8" 注油孔，便于后期補充潤滑脂，維護簡便。
載荷能力：在 Q180° 時斷裂載荷為 190 kN，Q150° 時為 160 kN，具體載荷數據需參考技術參數表。
三、選型指南
軸承匹配：需與自調心球軸承系列 13 - 23 或球面滾子軸承 223 搭配使用，確保軸承孔徑與軸承座適配。
載荷條件：根據實際工況中的徑向與軸向載荷選擇，參考斷裂載荷數據（如 TVN 314 在 Q90° 時斷裂載荷為 290 kN）。
安裝尺寸：確認安裝空間的孔徑、軸距等參數，TVN 314 WA 的 d 為 70 mm，d1 為 80 mm，需與設備接口匹配。
環境適應性：適用于常規工業環境，若涉及腐蝕性或特殊介質，需額外確認防護措施。
四、技術參數
適用軸承孔徑 d 70 mm
安裝孔徑 d1 80 mm
外徑 D 126 mm
寬度 B 115 mm
高度 H 260 mm
安裝軸距 A1 90 mm
斷裂載荷（Q180°） 190 kN
斷裂載荷（Q90°） 290 kN
重量 約 14.00 kg
防護等級 常規工業防護
五、產品尺寸
整體尺寸：外徑 126 mm，寬度 115 mm，高度 260 mm，安裝孔相關尺寸需參考技術圖紙。
安裝接口：適配 M20 螺栓，安裝軸距等細節需以實際測量為準。
六、應用領域
礦山設備：適用于 chalk sandstone ore wagons（砂巖礦車）等礦山運輸設備的輪軸支撐。
工業機械：可用于需要自調心功能的傳送帶、攪拌機等設備的軸承安裝，適應軸的輕微偏斜工況。
重型機械：在承受徑向載荷為主的重型機械中，作為軸承支撐部件，保障設備運行平穩。
