一、產品介紹

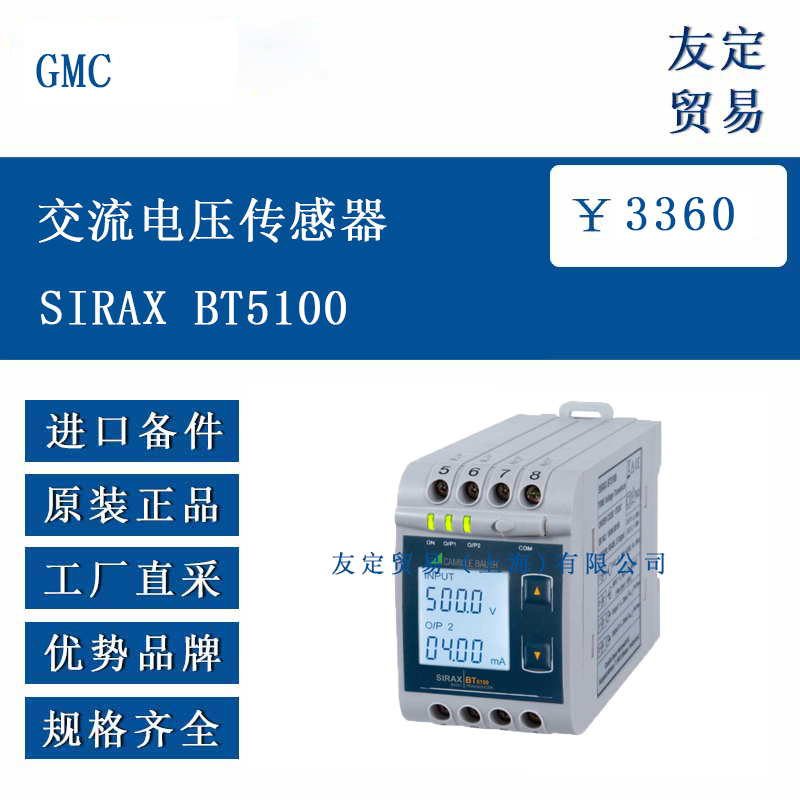

SIRAX BT5100 是一款導軌安裝式交流電壓傳感器，用于測量交流電壓并將其轉換為成比例的直流電流或電壓信號（如 4-20mA、0-10V）。設備支持通過電位互感器（PT）進行高壓測量，可配置 PT 初級值（最高 400kV）和次級值，適用于電力系統、工業自動化等場景的電壓監測。傳感器具備 Modbus RTU 通信接口，支持數據遠程傳輸與配置，同時提供 LCD 顯示和 LED 狀態指示，便于現場操作與監控。
二、功能特點
多輸出類型：支持直流電流（0/4-20mA）和電壓（0/2-10V）輸出，可通過 DIP 開關和編程設置選擇。
高精度測量：基本精度達 0.2%，滿足工業級測量需求，支持線性或非線性特性曲線配置。
寬輸入范圍：標稱輸入電壓 57-500V，配合 PT 可測量最高 400kV 的初級電壓，適應不同電壓等級系統。
靈活通信接口：集成 RS485 Modbus RTU 接口，支持地址、波特率（2.4-19.2kbaud）和校驗方式配置。
安全設計：防護等級 IP40，具備雙重絕緣（保護等級 II），支持 CAT III 300V 過電壓類別。
三、選型指南
電壓等級匹配：根據被測系統電壓選擇 PT 參數，確保初級電壓設置在 57V-400kV 范圍內，次級值匹配實際 PT 輸出（如 100V）。
輸出信號需求：若需長距離傳輸，優先選擇 4-20mA 電流輸出；若用于本地顯示，可選擇 0-10V 電壓輸出。
通信配置：根據系統集成需求設置 Modbus 地址（1-247）和通信參數，確保與上位機兼容。
環境適應性：工作溫度 0-45°C，存儲溫度 - 40-70°C，適用于室內工業環境，避免露天安裝。
四、技術參數
輸入電壓 標稱值 57-500V AC，支持 PT 初級值 57V-400kV，頻率 45-65Hz
輸出信號 電流：4-20mA（負載≤15V/20mA），電壓：0-10V（負載≥2kΩ）
測量精度 0.2% of end value
電源供應 60-300V AC/DC，功耗≤8VA（單輸出）/≤10VA（雙輸出）
響應時間 ≤300ms
絕緣強度 輸入與其他電路間 3700V AC/1min，符合 EN 61010-1 標準
機械尺寸 106.5×65.5×43.5mm（長 × 寬 × 高），重量約 0.4kg
五、產品尺寸
外形尺寸：106.5mm（長）×65.5mm（寬）×43.5mm（高），適配 EN50022 標準頂帽導軌安裝。
安裝接口：端子支持單股導線≤4mm² 或多股導線 2×2.5mm²，擰緊扭矩 0.5-0.6Nm。
六、應用領域
電力系統：變電站、配電柜的電壓監測，配合 PT 實現高壓系統的安全測量。
工業自動化：生產線設備的電壓狀態監控，集成到 PLC 系統實現實時數據采集。
能源管理：樓宇自動化系統的電力參數監測，支持能耗分析與管理。
測試與測量：實驗室電壓信號轉換與記錄，配合數據采集系統使用。
