一、產品介紹

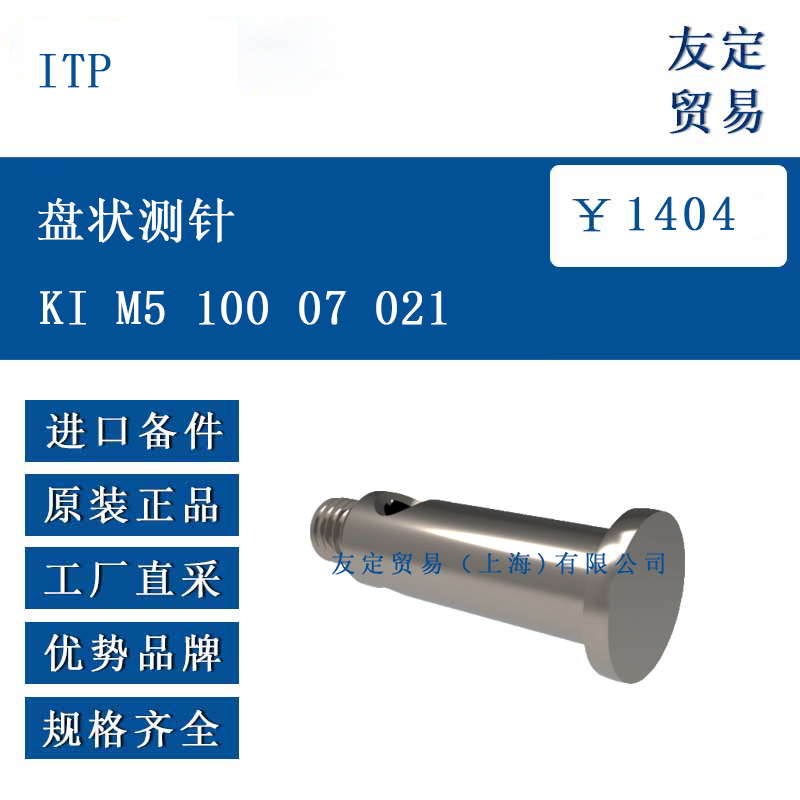

KI M5 100 07 021 盤狀測針采用圓盤形結構設計，盤面材質為不銹鋼（或可選陶瓷），通過 M5 螺紋接口與測量設備連接。其工作原理是利用圓盤端面與被測工件表面接觸，實現對大孔徑、槽寬或平面尺寸的精密測量，減少邊緣效應影響，提升測量穩定性。測針整體經過精密加工，適用于坐標測量機及手動測量設備。
二、功能特點
大尺寸盤面：100mm 直徑盤面適用于大孔徑或?qū)挷蹨y(cè)量，減少多點測量誤差。
耐磨材質：不銹鋼盤面經硬化處理，陶瓷材質可選（需定制），適應不同硬度工件測量。
標準接口：M5 螺紋接口兼容主流測量設備，安裝便捷且連接穩固。
厚度設計：7mm 厚度增強測針剛性，減少測量時的形變誤差。
三、選型指南
測量范圍匹配：根據被測孔徑 / 槽寬選擇盤面直徑，100mm 盤面適用于 80-120mm 測量范圍。
接口兼容性：確認設備接口為 M5 螺紋，安裝深度需 ≥10mm 以確保連接強度。
材質選擇：測量普通金屬件可選不銹鋼材質；測量高硬度或腐蝕性材料推薦陶瓷材質。
精度需求：該型號測針精度適用于公差 ≥±0.03mm 的測量場景，精密測量需咨詢廠家定制更高精度版本。
四、技術參數
類型 盤狀測針（Scheibentaster Typ M）
盤面直徑（DK） 100.00 mm
盤面厚度（B） 7.00 mm
接口規格 M5 × 0.8 mm 螺紋
整體長度（L） 21.00 mm
材質 不銹鋼（1.4305），陶瓷
重量 約 47.50 g
適用溫度范圍 15-35°C
適配測量力 ≤2.5 N
五、產品尺寸
外形尺寸：直徑 100.00mm × 厚度 7.00mm，螺紋段長度 10.00mm。
安裝尺寸：M5 螺紋有效旋入深度 ≥8.00mm，建議使用扭矩 1.2-1.5 N?m 擰緊。
六、應用領域
機械加工：大型零部件孔徑測量，如風電設備法蘭孔、工程機械箱體孔。
模具制造：注塑模具型腔寬度檢測，壓鑄模具分型面尺寸驗證。
鈑金加工：大型板材沖孔、槽寬的批量質量檢測。
航空航天：飛機結構件大尺寸孔位精度控制，如機身連接孔測量。
