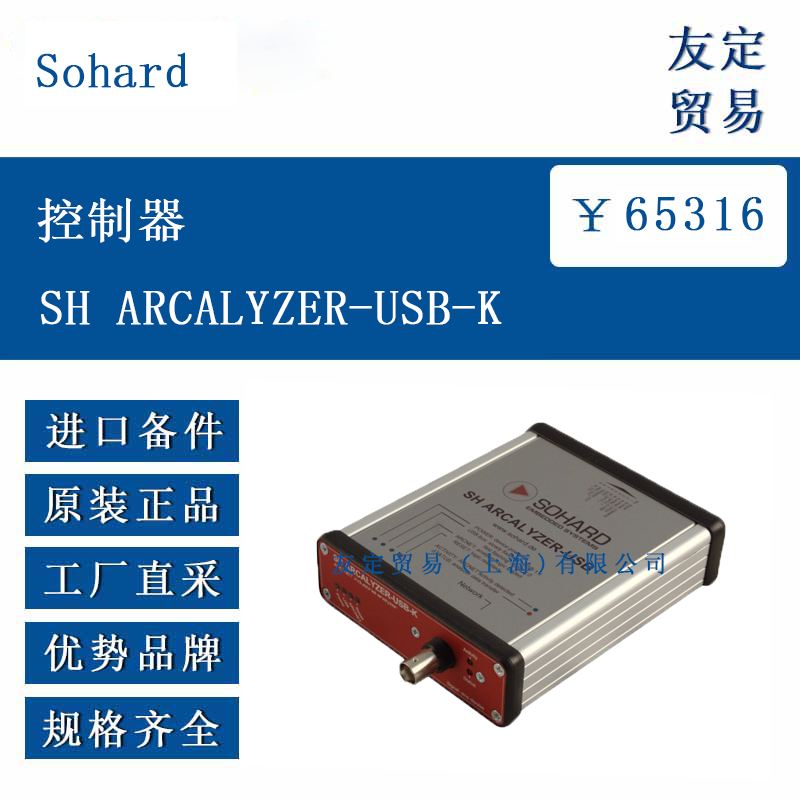

歐洲進口 Sohard SH ARCALYZER-USB-K 控制器
產品型號:SH ARCALYZER-USB-K
廠商性質:供應商
公司名稱:友定貿易(上海)有限公司
地 址:上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人:陳結川
聯系電話:17721247470
公司類型:供應商
主營產品: 風向標 、柱塞泵 、光源板 、分配器 、電阻器 、控制箱 、溫度計 計量泵 、計量閥 、單向閥 、減速機 、齒輪箱 、指示器 、電磁閥
所在地區:上海市 上海市
注冊時間:2024-08-12
一、產品介紹
Sohard SH ARCALYZER-USB-K 是一款用于 ARCNET 網絡的通用分析儀,支持從 1.9 kbit/s 到 10 Mbit/s 的比特率。其由特殊設計的硬件和接口模塊組成,通過同軸電纜(配備 BNC 插座)連接 ARCNET 網絡,可與 RS485 或光纖電纜接口兼容(需對應配置)。產品附帶適用于 Windows 2000、XP、Vista、7、8、10 及 11 的軟件,形成完整的分析系統。
該控制器主要用于網絡安裝階段的配置檢查、現有網絡的故障排查,以及含 ARCNET 接口產品開發過程中的調試工作。通過硬件與軟件的協同,可實時監測網絡數據傳輸、識別協議元素、記錄異常事件,為網絡維護和優化提供數據支持。
二、功能特點
Sohard SH ARCALYZER-USB-K 采用特制硬件設計,內置 2 Mbit FIFO 緩沖區,可在高數據率傳輸及使用非實時操作系統時避免數據丟失,保證分析的完整性。其搭載的全可重構邏輯(FPGA)允許通過軟件更新添加新功能,便于升級且適應未來網絡需求。
軟件功能豐富,控制中心作為主窗口可配置比特率和超時等全局設置;協議監控能檢測并時間戳標記 ARCNET 協議的各類元素,通過過濾器實現針對性數據篩選,并顯示超時、CRC 錯誤等狀態信息;統計功能通過事件計數器提供全局及單個節點的數據包、重配置次數等數據 overview;圖形網絡顯示可直觀呈現節點狀態及網絡負載,快照功能能凍結當前狀態并通過顏色標記變化。此外,還支持觸發記錄、日志功能、自定義聲音提示及插件接口,滿足多樣化分析需求。
三、選型指南
選型時,首先需確認網絡類型,Sohard SH ARCALYZER-USB-K 適用于同軸接口的 ARCNET 網絡,配備 BNC 插座,若網絡采用光纖或 RS485 接口,則需選擇對應型號。其次需匹配比特率需求,該型號支持 2.5 Mbit/s,若網絡比特率在此范圍內,可優先選用。
主機設備需滿足基本配置:CPU 為奔騰處理器500 MHz 及以上,內存 256 MB 及以上,硬盤至少 20 MB 空閑空間,顯示器分辨率 1024 x 768 及以上,具備高速 USB 2.0 接口,操作系統為 Windows 7 及以上版本。此外,需考慮是否需要擴展功能,可搭配可選擴展盒實現更多輸入輸出控制。
四、技術參數
Sohard SH ARCALYZER-USB-K 的兼容性符合 ANSI/ATA 878.1、USB 2.0 及 CE 標準。功耗低于 2.5W,適合長時間運行。工作溫度范圍為 0°C 至 55°C,存儲溫度范圍為 - 20°C 至 85°C,適應工業環境的溫度波動。
尺寸方面,不含連接器時寬 106 mm、高 33 mm、深 125 mm,結構緊湊,便于在空間受限的場景安裝。重量含包裝最大 500g,便于攜帶。接口方面,配備 D-sub DE9F 插座作為擴展接口,包含 galvanically 隔離的繼電器輸出、觸發輸出、光耦隔離觸發輸入及 TTL 觸發輸入,滿足多樣化連接需求。
五、產品尺寸
Sohard SH ARCALYZER-USB-K 的外形尺寸為寬 106 mm、高 33 mm、深 125 mm,整體結構設計緊湊,可輕松安裝于控制柜或工作臺等空間有限的位置。擴展接口位于設備側面,不額外增加主體尺寸。包裝重量最大 500g,便于運輸和移動,安裝時需確保周圍留有一定空間,以方便 USB 線纜連接及散熱。
六、應用領域
Sohard SH ARCALYZER-USB-K 主要應用于 ARCNET 網絡的安裝、維護與開發場景。在工業自動化領域,可用于生產線網絡的安裝調試,確保節點連接正確、數據傳輸穩定;在現有網絡維護中,能快速定位故障,減少停機時間;在產品開發階段,可輔助調試含 ARCNET 接口的設備,識別接口設計缺陷。
此外,其在智能樓宇、交通控制系統等使用 ARCNET 網絡的場景中也能發揮作用,通過實時監測網絡狀態、記錄流量變化,為網絡優化提供依據,保障系統穩定運行。
