一、產品介紹

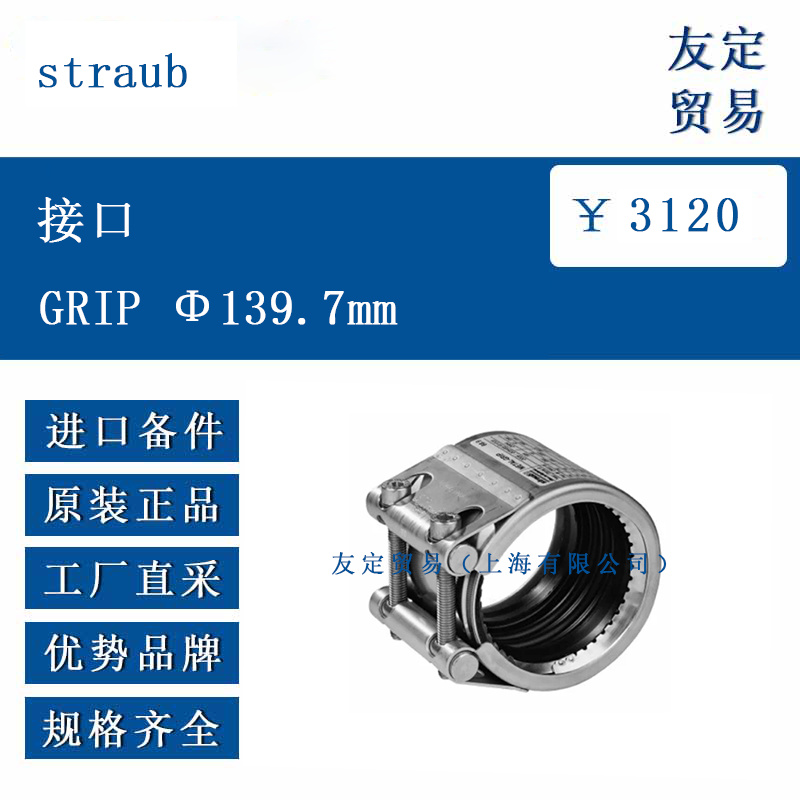

straub GRIP Φ139.7mm 接口是一款用于管道連接的緊固裝置，屬于 straub GRIP 系列產品。其結構包含外殼、螺栓、U 型桿、錨環等組件，外殼與 U 型桿采用 AISI 316 L / 316 TI 材質，螺栓為 A4 - 80 材質，錨環為 AISI 301 材質，具備一定的耐腐蝕性與機械強度。
該接口可搭配不同類型的密封套筒，如 EPDM、NBR、H-NBR（需定制）、FPM/FKM 等，以適應不同介質與溫度環境。其設計用于徑向剛性碳鋼管的靜態連接，通過螺栓緊固實現管道的可靠密封，適用于多種工業場景中的管道系統連接。
二、功能特點
該接口的核心功能是實現 Φ139.7mm 管道的穩固連接與密封。工作壓力（PS）為 16.0 bar，測試壓力為工作壓力的 1.5 倍，可滿足一般工業與供水等場景的壓力需求。
密封性能因密封套筒類型而異：EPDM 套筒適用于 -20°C 至 +100°C，可接觸水、廢水、空氣、固體及化學產品；NBR 套筒適用于 -20°C 至 +80°C，適配水、氣體、油、燃料等烴類介質；FPM/FKM 套筒適用于 -20°C 至 +180°C，可接觸臭氧、氧氣、酸、氣體、油及燃料（需配合條形插入件）。
組件采用耐腐蝕材質，能在多種環境中保持性能穩定，且安裝時需遵循特定的裝配與拆卸說明，確保連接效果。
三、選型指南
選型時，首先需確認管道外徑是否為 139.7mm，該接口的夾緊范圍為 138.3 - 141.1mm，需確保管道外徑在此范圍內。其次根據介質類型選擇密封套筒：輸送水、廢水等可選 EPDM 套筒；輸送油、燃料等烴類可選 NBR 或 H-NBR 套筒；接觸酸、臭氧等則需 FPM/FKM 套筒（需配合條形插入件）。
工作壓力需求需匹配其 16.0 bar 的工作壓力，若用于工業、供水等場景，測試壓力需達到 24.0 bar（16.0×1.5）。此外，若為特殊應用場景，需確認是否需要條形插入件，且需參考技術手冊了解管道的最小壁厚要求。
四、技術參數
尺寸參數：B 為 110mm，C 為 54mm，DV 為 164mm，KV 為 210mm；無條形插入件時 R 為 5-10mm，有條形插入件時 R 為 5-30mm。
壓力參數：工作壓力（PS）為 16.0 bar，測試壓力為 24.0 bar（PS×1.5），適用于徑向剛性碳鋼管的靜態負載。
緊固參數：扭矩率為 20 Nm，內六角頭尺寸為 8mm，螺紋規格為 M10。
材料參數：外殼與 U 型桿為 AISI 316 L / 316 TI，螺栓為 A4 - 80，錨環為 AISI 301；密封套筒材質可根據需求選擇 EPDM、NBR 等。
五、產品尺寸
straub GRIP Φ139.7mm 接口的具體尺寸如下：B（寬度）為 110mm，C 為 54mm，DV 為 164mm，KV 為 210mm。這些尺寸參數決定了接口的安裝空間需求，在實際安裝時，需確保管道周圍有足夠空間以完成裝配與緊固操作，同時需配合管道的壁厚要求，參考技術手冊中的相關標準。
六、應用領域
適用于工業管道系統，如工廠內的水、氣體輸送管道連接，憑借其穩定的密封性能與耐腐蝕性，可保障介質的安全傳輸。在供水與廢水處理領域，可用于輸水管道的連接，EPDM 密封套筒能適應水與廢水介質，滿足長期使用需求。

因具備一定的耐油與耐燃料性能，也可應用于石油化工領域的部分管道連接，搭配 NBR 或 FPM/FKM 密封套筒，適配油、燃料等介質。此外，在船舶制造等場景中，若管道系統的壓力與介質需求匹配，該接口也可作為連接部件使用，其材質與結構設計能適應船舶環境的要求。
