產品介紹

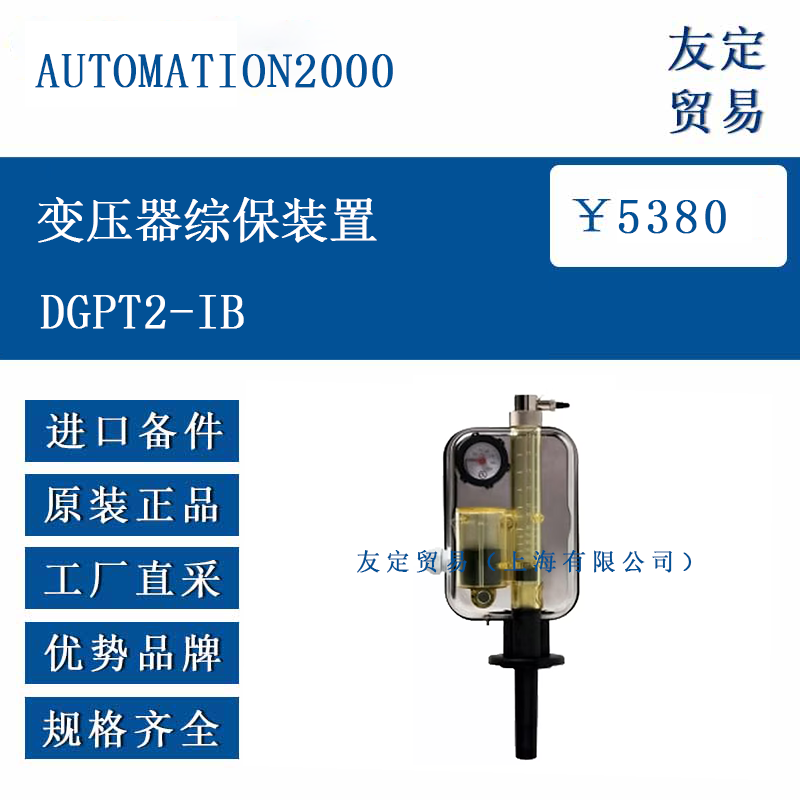

AUTOMATION2000 DGPT2-IB 是一款帶油口的非電量參數綜合保護裝置，專為油枕變壓器設計，可監測氣體放電、壓力過大及溫度升高等異常狀態。其核心設計在于法蘭處的兩個 3/8 英寸公插件，通過柔性管與變壓器儲油柜連接，實現介質互通，適應油枕結構的油位與壓力聯動需求。裝置集成簧片觸點（氣體監測）、壓力開關（壓力監測）和恒溫器（溫度監測），金屬外殼采用 AISI 304 不銹鋼，塑料殼體為防紫外線的 Trogamid® T5004，防護等級 IP56，可在復雜環境中穩定運行，為油枕變壓器提供全面的安全監測。
功能特點
該裝置保留了 DGPT2 系列的多參數監測能力，可同步捕捉氣體、壓力、溫度異常，并通過轉換觸點輸出信號。“IB” 選項的油口設計使其能與油枕形成閉環介質通路，確保監測的介質狀態與變壓器內部一致，避免因油枕與本體的介質差異導致誤判。壓力開關響應時間＜5 毫秒，可快速捕捉油枕與本體間的瞬時壓力波動；氣體監測的簧片觸點測量精度 ±5 cm³，能準確識別電弧放電產生的氣體積累；溫度監測的恒溫器設定精度 ±2.5°C，適配油枕變壓器的溫度變化范圍。此外，裝置的防磁屏蔽配件（AC203）可減少強磁環境的干擾，進一步提升監測可靠性。
選型指南
選型時需確認變壓器是否為油枕結構，若需油枕與保護裝置的介質聯動，“IB” 選項為必要配置。油口連接需搭配 3/8 英寸柔性管（配件），其長度可根據安裝距離定制，材質建議選擇 AISI 316L 不銹鋼波紋軟管，以適應介質特性。對于海洋或腐蝕性環境，可疊加 “X” 選項（AISI 316L 部件）；若需增強氣體監測冗余，可選擇 “2G”（同步觸點）或 “2GD”（帶偏移觸點）。同時，需確保變壓器開口直徑 60 毫米，固定螺栓分布在直徑 97±2 毫米的圓上，以匹配裝置法蘭尺寸。
技術參數
DGPT2-IB 的核心技術參數如下：油口接口為兩個 3/8 英寸公插件，適配柔性管連接；金屬外殼防護等級 IP56、IK07，端子與地間絕緣 500 VDC（20 MΩ），介電強度 2000 VAC/1 分鐘。氣體監測：1 個（可選 2 個）簧片觸點，測量精度 ±5 cm³；壓力開關：設定范圍 0–500 mbar（可選 0–700 mbar），測量精度 ±5 mbar；溫度監測：2 個恒溫器，設定范圍 40–140°C，測量精度 60°C 時 ±3°C、90°C 時 ±1.5°C。工作環境溫度 - 40°C 至 65°C，介電溫度≤140°C，分?jǐn)嗄芰m配 250 VAC 電路需求。
產品尺寸
裝置法蘭直徑 85 毫米，適配變壓器 60 毫米開口；溫度計套管長度 104 毫米，直徑 27–24 毫米（從上到下）。整體尺寸中，高度約 207 毫米，寬度約 148 毫米，深度約 297 毫米（含油口配件），安裝需預留足夠空間以方便柔性管連接與操作。固定鉤分布為 3 個 120° 或 4 個 90°，螺栓扭矩不超過 30 Nm，確保密封件（Viton®）有效密封。
應用領域

DGPT2-IB 主要應用于帶油枕的電力變壓器，在變電站、工業配電系統中，可監測油枕與變壓器本體的聯動狀態，如因內部短路導致的壓力驟升、局部過熱引發的溫度異常，以及電弧放電產生的氣體積累。其油口設計特別適合需要油位與壓力協同監測的場景，在戶外變壓器、高層建筑配電設備及部分工業變壓器中發揮保護作用，通過及時輸出報警信號，防止故障擴大，保障設備安全運行。

?
