產品介紹

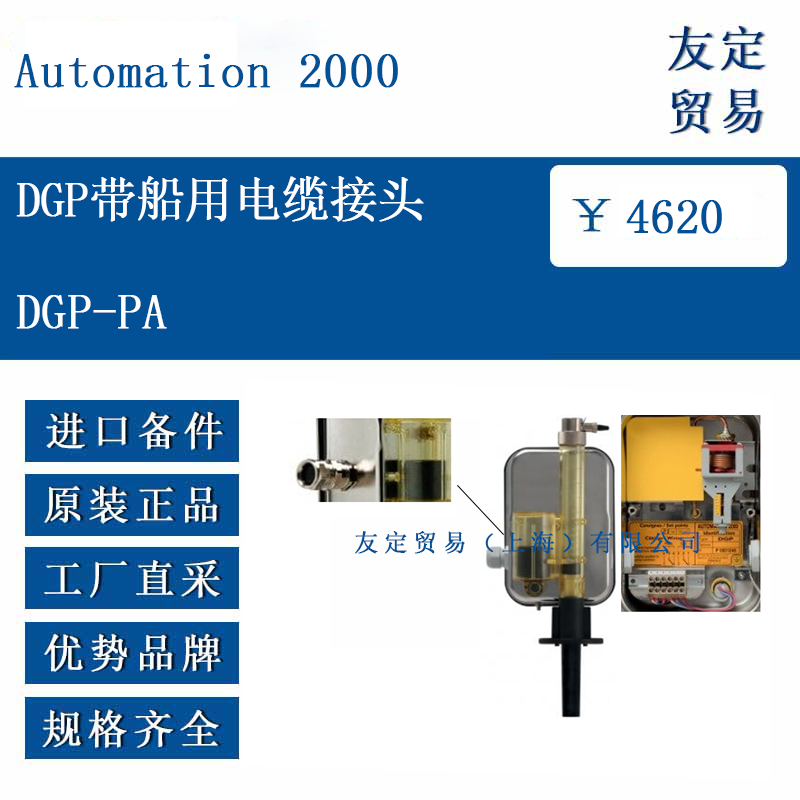

Automation 2000 DGPT2-PA 是 DGPT2® 變壓器保護繼電器的一個特定配置選項，其主要特點是在標準設備外殼上集成了符合船用環境要求的電纜密封接頭。該選項旨在為需要在嚴苛潮濕、鹽霧或振動環境下運行的油浸式電力變壓器提供可靠的電纜引入和固定解決方案。DGPT2-PA 保留了標準 DGPT2® 的全部核心監測功能（氣體累積、突發壓力、溫度），同時通過專門的電纜密封設計，增強了在船舶、海上平臺、沿海工業設施等特殊場所安裝時的長期密封性和機械穩固性。
功能特點
DGPT2-PA 的核心功能是在維持標準 DGPT2® 所有狀態監測能力的基礎上，顯著提升電纜引入系統的防護等級和機械強度。其金屬外殼（標準材質為 AISI 304 不銹鋼）集成了船用級電纜密封接頭（電纜壓蓋）。這種設計確保了電纜在引入設備時能獲得穩固的錨固，有效維持電纜鎧裝（若有）的電氣連續性，并對電纜的內外護套提供可靠的防水密封，防止水汽、鹽霧或油污通過電纜入口侵入設備內部。該密封接頭通常適配 M25 規格，具備 13-18 mm 的電纜緊固能力，支持單根或多根電纜的接入。設備防護等級維持 IP56（防塵及防強噴水）和 IK07（抗機械沖擊），內部接線端子塊支持最大 4 mm² 截面的導線連接（12 或 18 端子配置）。設備主體（透明部分）材料、監測元件（簧片觸點、壓力開關、恒溫器）及操作原理與標準型號一致。
選型指南
DGPT2-PA 并非獨立型號，而是作為標準 DGPT2® 繼電器的一個訂購選項（選項代碼：PA）。當設備預期安裝在船舶、近海設施、港口、沿海電站或其他高濕度、高鹽分或存在顯著振動的環境時，應選擇此 PA 選項。選型時需確認電纜的規格（外徑、是否有鎧裝）是否在密封接頭支持的緊固范圍內（13-18 mm）。該選項可與設備其他選項組合訂購，例如：
IB (儲油柜連接)： 用于帶油枕的變壓器。
X (工業及海洋環境材質)： 將金屬外殼、排水龍頭、固定鉤升級為 AISI 316L 不銹鋼。
HT (高溫主體)： 支持更高電介質溫度（≤170°C）。
PT (Pt100 溫度傳感器)： 提供電阻溫度信號輸出。
若安裝環境無特殊防護要求，則應選擇標準 DGPT2® 的電纜引入方式（標準 M25 電纜壓蓋）。
技術參數
電纜引入系統： 船用級電纜密封接頭（壓蓋）。
電纜適配范圍： 外徑 13-18 mm。
接頭規格： M25 螺紋。
主要功能：
電纜錨固。
維持電纜鎧裝電氣連續性（如適用）。
電纜內外護套防水密封。
外殼材質： 標準選項為 AISI 304 不銹鋼（可選 X 選項升級至 AISI 316L）。
防護等級： IP56 (防塵及防強噴水)， IK07 (機械沖擊防護)。
內部接線端子：
數量：12 或 18 個。
緊固能力：最大 4 mm² 導線截面。
間距：6 mm。
接地： 內部接地螺釘 (Ø5 mm)， 外部底座接地螺釘 (Ø6 mm)。
電氣隔離： 端子與地之間 500 VDC 時 ≥ 20 MΩ。
介電強度： 端子與地之間 2,000 VAC, 1 分鐘。
防火： 填料壓蓋、端子塊、電線等采用自熄性無鹵材料。
工作溫度： 環境溫度 -40°C 至 +65°C；介電液體溫度 ≤140°C (標準)，可選 HT 選項支持 ≤170°C。
監測參數范圍與精度： 與標準 DGPT2® 一致（氣體體積 ±5 cm³, 壓力設定 ±10 mbar / 測量 ±5 mbar, 溫度設定 ±2.5°C）。
產品尺寸
DGPT2-PA 的整體尺寸與其基礎型號 DGPT2® 完全一致，主要尺寸如下（單位：毫米）：
設備主體高度： 約 297 mm (含法蘭軸)。
設備主體寬度/深度： 約 148 mm (最寬處)。
法蘭直徑：85 mm。
安裝螺栓分布圓直徑：97 mm (±2 mm)。
螺栓配置：3 個 (120°分布) 或 4 個 (90°分布)。
溫度計套管長度 (若安裝)：104 mm。
電纜出口： 標配提供 M25 船用電纜密封接頭，其位置可能位于外殼側面的預設位置（根據文件圖示，電纜壓蓋位置可能有兩個可選）。具體安裝空間要求需參考文件中的工程圖紙。
應用領域
Automation 2000 DGPT2-PA 配置專門應用于環境條件嚴苛、對設備外殼密封性和電纜穩固性有額外要求的油浸式電力變壓器監測場景。這主要包括：
船舶電力系統： 主推進變壓器、輔助變壓器、岸電連接變壓器等，長期面臨潮濕、鹽霧、振動挑戰。
海上能源平臺： 油氣鉆采平臺、浮式生產儲卸油裝置 (FPSO)、海上風電升壓站內的變壓器，暴露于高腐蝕性海洋大氣。
沿海工業設施： 港口機械供電變壓器、沿海化工廠、海水淡化廠、造船廠內的變壓器，易受鹽分侵蝕。
多雨潮濕或高振動區域： 某些內陸水電站、重型工業區或特殊氣候區域的變電站。
在這些應用中，DGPT2-PA 持續監測變壓器內部關鍵狀態參數（故障氣體、內部壓力、油溫），其集成的船用電纜接頭為連接至控制保護系統的信號電纜提供了額外的環境防護層，有助于保障監測信號的穩定傳輸和設備在惡劣條件下的長期可靠運行，減少因電纜入口密封失效導致的設備故障風險。其設計滿足相關船用及工業標準對電氣設備外殼防護的要求。
