產品介紹

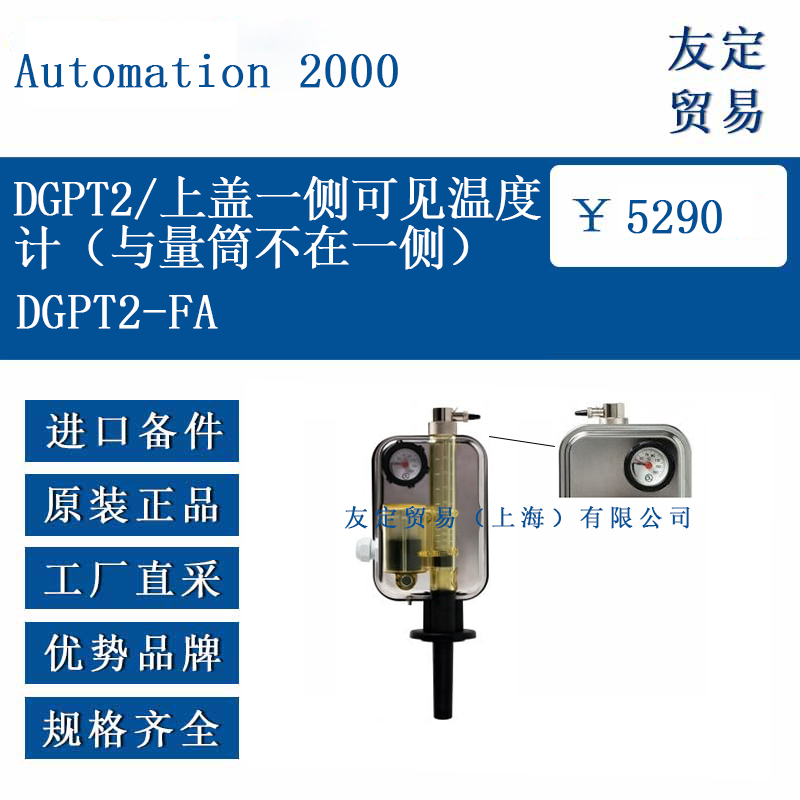

Automation 2000 DGPT2 是一種用于油浸式電力變壓器的綜合監測裝置，集成氣體積累、壓力、溫度監測及液位指示功能。DGPT2-FA 型號在標準 DGPT2 基礎上選配了溫度計位置優化設計：溫度計刻度盤安裝于金屬外殼的蓋面（與量筒主體分離），便于在設備安裝后從側面直接讀取溫度數據。該設計適用于空間受限或視角受限的安裝場景，無需調整設備角度即可觀察溫度值。

功能特點

溫度計刻度盤固定于金屬外殼蓋面（非量筒側），與內部溫度計套管通過機械連接傳遞數據。顯示方向垂直于蓋面，支持水平直視讀數，避免仰視或俯視導致的視角誤差。

氣體體積監測（簧片觸點，精度 ±5 cm³）

壓力保護（可調壓力開關，范圍 0-500 mbar）

雙路溫度控制（獨立恒溫器，設定范圍 40-140°C）

液位可視窗（透明聚酰胺主體）

溫度計配備最高溫度記錄指針（跟蹤指針），持續指示運行中達到的峰值溫度。

蓋面鉛封設計（2個螺釘）與標準型號一致，維護時需解除鉛封方可開蓋。

選型指南

若變壓器安裝位置較高、設備朝向難以調整（如靠近墻壁或管線），F(xiàn)A 選件可改善溫度數據可讀性。標準型號溫度計位于主體底部，需俯視讀取。

高溫工況：可疊加 HT 選件（耐受介質溫度 ≤170°C）

腐蝕環境：選配 X 選項（AISI 316L 不銹鋼外殼）

壓力信號配置：按需選擇 2P（雙同步觸點）或 2PD（雙偏移觸點）

若設備安裝于開闊空間且視線無障礙，標準型號可滿足讀數需求。

技術參數
類型：流體膨脹式，帶環境溫度補償

指示范圍：40–150°C

讀數精度：±1°C

測量精度：60°C 時 ±4°C，90°C 時 ±1.5°C

指針：機械式最高溫度記錄指針

表盤直徑：50 mm

環境溫度：-40°C 至 +65°C

介質溫度：≤140°C（HT 選件 ≤170°C）

防護等級：IP56（防塵/強噴水），IK07（抗沖擊）

電氣隔離：端子-地絕緣電阻 500 V DC / 20 MΩ；介電強度 2000 V AC / 1 min

250 V AC (cos φ=0.5)：8 A

24/48 V DC：4 A

110/220 V DC：0.5 A

外殼：AISI 304 不銹鋼（標準），可選 AISI 316L（X 選件）

透明主體：Trogamid® T5004（防紫外線處理）

密封件：Viton®

符合標準：IEC EN 50216-1/-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107

產品尺寸

塑料量筒：高度 ≈297 mm（含法蘭軸），寬度 ≈148 mm

金屬外殼：高度 ≈207 mm，寬度 ≈93 mm，深度 ≈58 mm（接線腔深 53 mm）

法蘭直徑：85 mm

螺栓分布圓：直徑 97 mm (±2 mm)，3孔（120°）或4孔（90°）

表盤位于外殼蓋面中央，觀察方向垂直于蓋面（非量筒同側）。

應用領域

配電室空間狹窄時，設備常貼墻安裝。蓋面溫度計支持側面讀取，避免拆卸設備或使用輔助工具。

變壓器安裝于平臺或支架時，操作人員視線與設備蓋面平行，可直接讀取數據。

需在安全距離外快速記錄溫度的場所（如高溫設備附近），減少靠近設備的時間。

溫度數據與氣體量筒分離顯示，支持分區記錄（如先記錄溫度再檢查氣體），提升巡檢效率。
該設計通過物理布局調整提升數據可訪問性，適用于重視操作便捷性及數據可視性的電力保障場景。
?
