產品介紹

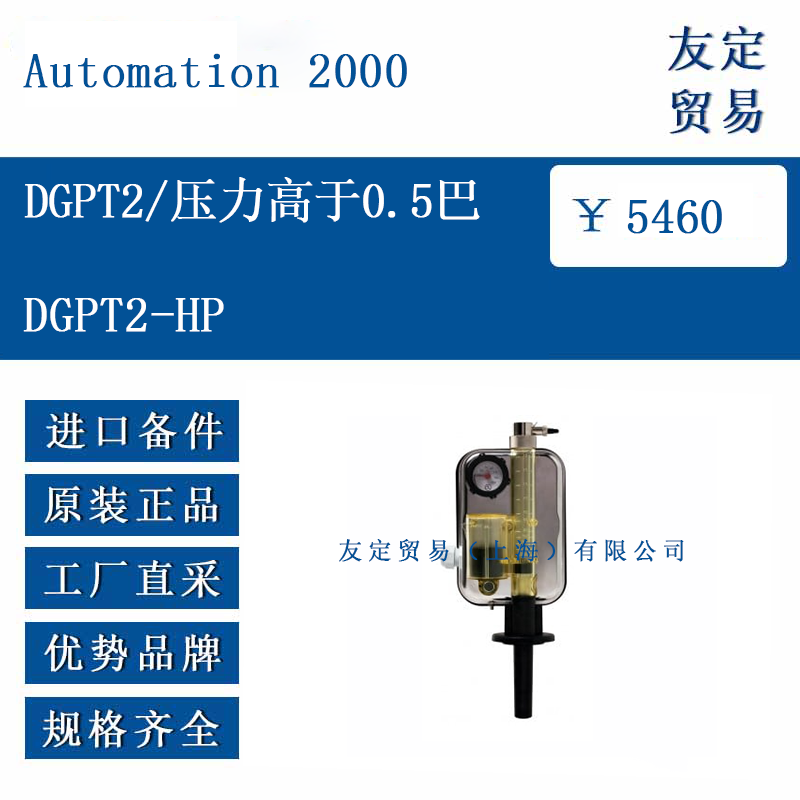

Automation 2000 DGPT2 是一種用于油浸式電力變壓器的綜合保護裝置，集成氣體積累、壓力、溫度監測及液位指示功能。其標準壓力監測范圍為 0-500 mbar（0-0.5 bar）該裝置支持定制擴展壓力范圍至 0-700 mbar（0-0.7 bar），以滿足更高壓力閾值的監測需求。此定制選項適用于需監測高于 0.5 bar 壓力場景的變壓器保護系統，非獨立型號，需在訂單時特別指定。

功能特點

壓力開關標準量程為 0-500 mbar（0-0.5 bar），通過定制可擴展至 0-700 mbar（0-0.7 bar）。設定點精度保持 ±10 mbar，測量精度 ±5 mbar。

支持選配 2P（雙同步觸點）或 2PD（雙偏移觸點），兩個觸點可獨立設定相同或分級的動作閾值（偏移量 ≤60 mbar）。

壓力保護：金屬波紋管傳感器配合可調反力彈簧，響應時間 ≤5毫秒，觸發轉換觸點動作。

氣體監測：簧片觸點檢測氣體體積（10-160 cm³），精度 ±5 cm³。

溫度控制：雙路獨立恒溫器（40-140°C）帶環境補償。

壓力設定點支持鉛封鎖定，防止未授權修改。

選型指南

標準配置：單觸點壓力開關。

冗余需求：選 2P（雙觸點同步動作）。

分級保護：選 2PD（雙觸點偏移動作，偏移量 ≤60 mbar）。

介質溫度 >140°C：選 HT 選項（耐受 ≤170°C）。

腐蝕環境：選 X 選項（AISI 316L不銹鋼外殼）。

標準出廠配置為 0-500 mbar 量程，700 mbar 需提前訂購。

技術參數

量程：0-700 mbar（定制選項）

設定精度：±10 mbar

測量精度：±5 mbar

響應時間：≤5毫秒

觸點類型：轉換觸點（1常開+1常閉+公共點）

250 V AC (cos φ=0.5)：5 A

24 V DC：4 A

110 V DC：0.5 A

環境溫度：-40°C 至 +65°C

介質溫度：≤140°C（HT選項 ≤170°C）

防護等級：IP56（防塵/強噴水），IK07（抗沖擊）

電氣隔離：端子-地絕緣電阻 500 V DC / 20 MΩ

壓力傳感：金屬波紋管

透明主體：Trogamid® T5004（防紫外線）

密封件：Viton®
IEC EN 50216-1/-3, IEC EN 60529, NF EN 60439-1, NF C17-300

產品尺寸

塑料量筒：高度 ≈297 mm（含法蘭軸），寬度 ≈148 mm

金屬外殼（可選）：高度 ≈207 mm，寬度 ≈93 mm

法蘭直徑：85 mm

螺栓分布圓：直徑 97 mm (±2 mm)

螺栓配置：3孔（120°）或4孔（90°），HM8螺栓（扭矩 ≤30 Nm）

位于裝置底部，與標準型號物理尺寸一致。

應用領域

大容量或特殊設計的變壓器，內部故障可能產生超過 0.5 bar 的壓力瞬變。

配合 2PD 選件，實現兩級壓力響應（如 550 mbar 報警 + 650 mbar 跳閘）。

高溫廠區（選 HT）或沿海變電站（選 X）中的變壓器保護。

需滿足特定壓力保護閾值（>0.5 bar）的法規或行業標準。

?
