產品介紹

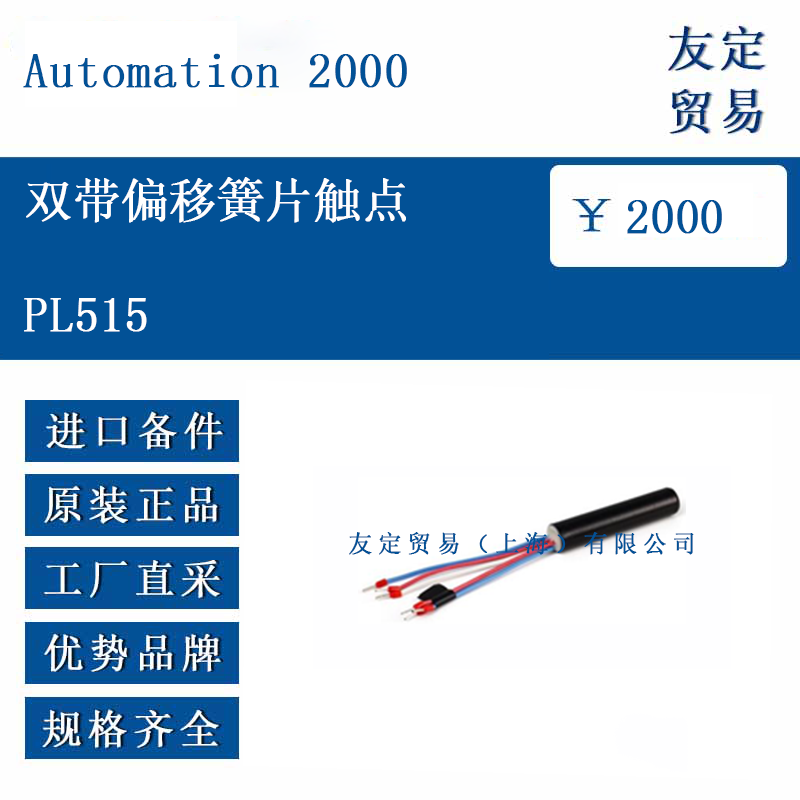

PL515 是法國 Automation 2000 為 DGPT2 系列油氣監測裝置配套的雙觸頭磁簧組件，型號標識為 2GD。它在同一透明腔體內并列安裝兩只磁簧開關，兩只開關的動作閾值保持固定差值，用于在變壓器出現輕微氣體析出時先發出報警信號，當氣體繼續增多并達到第二閾值時再發出跳閘或其他指令。PL515 作為替換件或升級件，可在不更動原有機械結構的前提下直接裝入 DGPT2 腔體，適用于需要分級報警的油浸式變壓器。

功能特點
PL515 的兩只磁簧開關分別對應兩個獨立浮子或同一浮子的雙磁環結構。第一觸點在氣體體積約 100 cm³ 時動作，第二觸點在大約 140 cm³ 時動作，兩者差值約 40 cm³，該偏移量由制造方在出廠前固化，用戶無法自行調整。每只觸點均為轉換型（SPDT），可同時提供常開與常閉端子，便于接入不同邏輯的控制回路。簧片密封于惰性氣體環境中，觸點與絕緣油隔離，長期使用不會出現氧化或積碳。磁簧動作無需供電，系統失電時仍可保持可靠輸出。透明腔體側壁帶有 10–160 cm³ 刻度，可直接觀察氣體體積并與觸點動作點比對。維護時僅需松開上蓋即可整體抽出磁簧支架，無需放油。

選型指南
用戶在訂購 DGPT2 或單獨采購備件時，若需要兩級氣體報警，可直接選用 2GD 配置，制造方將裝配 PL515 組件。若現場已安裝標準單觸點版本，可單獨購買 PL515 套件進行升級，套件包含兩只磁簧管、雙磁環浮子、安裝支架與引線。對于強磁場環境，可增配 AISI 430 不銹鋼防磁屏蔽；對于海洋或化工環境，建議選擇全 316L 不銹鋼緊固件與氟橡膠密封圈。訂貨時需注明工作電壓、負載性質以及引線長度，制造方將確認觸點容量是否匹配。

技術參數
觸點形式：2×SPDT（常開+常閉）
第一動作體積：≈100 cm³（允許 95–105 cm³）
第二動作體積：≈140 cm³（允許 135–145 cm³）
偏移量：約 40 cm³（固定，不可調）
測量精度：±5 cm³
觸點容量：250 V AC / 0.5 A（電阻負載）
24 V DC / 3 A（阻性）
接觸電阻：≤150 mΩ（初始值）
絕緣電阻：≥10 MΩ（500 V DC 測）
工頻耐壓：2 000 V AC，1 min 無飛弧
環境溫度：-40 °C 至 +65 °C
油中耐溫：≤140 °C
機械壽命：≈1×10? 次
電氣壽命：≥5×10? 次（額定負載）
材質：磁簧片為鎳鐵合金，引線鍍錫銅，浮子為耐油聚丙烯，磁環鐵氧體，支架為黃銅鍍鎳

產品尺寸
PL515 組件整體安裝在 DGPT2 透明腔體內。磁簧管本體長度 22 mm，直徑 4 mm，兩只并列間距 12 mm。配套浮子外徑 32 mm，內孔 10 mm，厚度 9 mm，每只浮子中心嵌有磁環。安裝支架寬度 60 mm，高度 12 mm，通過兩顆 M4 螺釘固定在腔體側壁預留槽內。引線為 AWG22 鍍錫銅線，標準長度 250 mm，可按需求延長至 500 mm 或 1000 mm。維護窗口位于透明腔體頂部，拆除四顆螺釘即可抽出整個磁簧支架，操作空間高度約 100 mm。

應用領域
PL515 適用于 6 kV 及以上油浸式電力變壓器、配電變壓器、牽引變壓器、電爐變壓器及整流變壓器。在城市地下變電站、風電場升壓站、光伏電站匯流站、軌道交通牽引變電站、海上油氣平臺、船舶配電系統等場合，均可作為氣體分級報警的核心元件。其無源干接點輸出可直接接入繼電保護裝置、PLC、SCADA 或報警指示燈，實現就地與遠程雙重提示。
