產品介紹

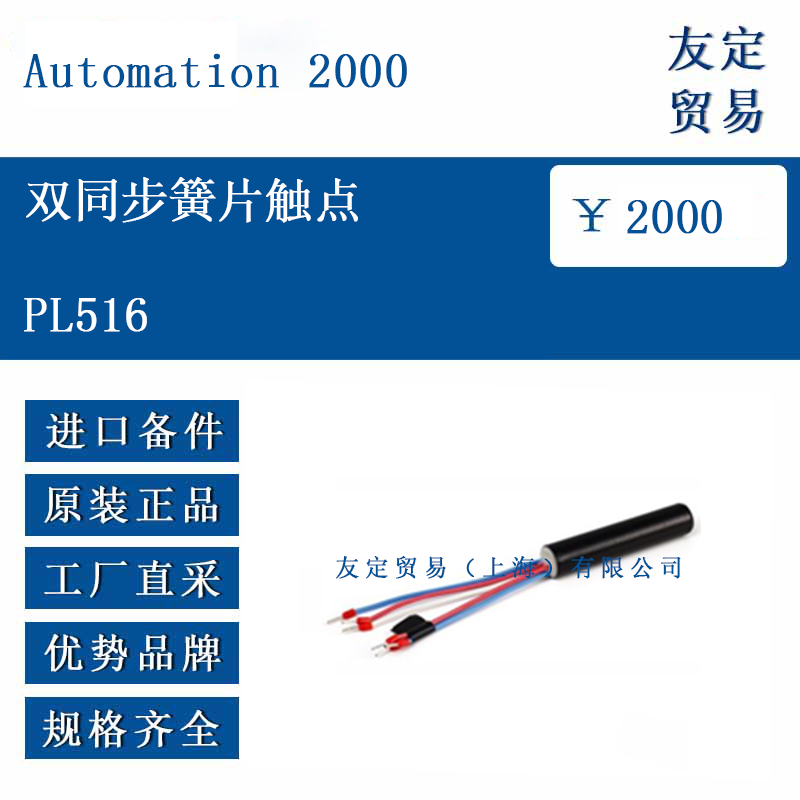

PL516 是法國 Automation 2000 為 DGPT2 系列油氣監測裝置設計的雙同步磁簧開關組件，型號標識為 2G。該組件在單一透明腔體內并列布置兩只完全一致的常開-常閉轉換型磁簧開關，當變壓器內部氣體體積達到設定值時，兩只開關在同一時刻動作并同時輸出接點信號。PL516 適用于需要將氣體報警信號同時送往兩套獨立回路的場合，例如分別接入繼電保護裝置與數據采集單元，以提高信號冗余度。其磁簧開關密封于惰性氣體之中，可長期浸沒于絕緣油，無需外接電源，動作原理簡單可靠。
功能特點
兩只磁簧開關的動作閾值均設定在 140 cm³，允許誤差 ±5 cm³，因此兩只接點幾乎同步切換。每只開關均提供常開、常閉及公共端，便于用戶按現場邏輯自由組合。磁簧管與浮子磁環之間通過非接觸方式耦合，無磨損部件，機械壽命與電氣壽命均經過常規型式試驗。透明腔體側壁刻有 10–160 cm³ 刻度，運行人員可直接觀察氣體體積并與觸點動作點比對。維護時只需拆下上蓋即可整體取出磁簧支架，無需放油或拆卸管路。PL516 亦可配合 AISI 430 防磁屏蔽使用，以降低外部雜散磁場導致誤動的風險。
選型指南
用戶在訂購 DGPT2 或單獨采購備件時，若需要兩路同步氣體報警，可直接選用 2G 配置，制造方將裝配 PL516 組件。若現場已安裝單觸點版本，可單獨購買 PL516 套件升級，套件包含兩只磁簧管、浮子、支架與引線。訂貨時需說明工作電壓、負載性質及引線長度，制造方將核對觸點容量是否匹配。對于海洋或化工環境，可同步指定 316L 不銹鋼緊固件與氟橡膠密封圈，以延長使用壽命。
技術參數
觸點形式：2×SPDT（每只常開+常閉）
動作體積：兩只均 140 cm³，允許 135–145 cm³
同步誤差：≤2 cm³
測量精度：±5 cm³
觸點容量：250 V AC / 0.5 A（電阻負載）
24 V DC / 3 A（阻性）
接觸電阻：≤150 mΩ（初始值）
絕緣電阻：≥10 MΩ（500 V DC 測）
工頻耐壓：2 000 V AC，1 min 無飛弧
環境溫度：-40 °C 至 +65 °C
油中耐溫：≤140 °C
機械壽命：≈1×10? 次
電氣壽命：≥5×10? 次（額定負載）
材質：磁簧片為鎳鐵合金，引線鍍錫銅，浮子耐油聚丙烯，磁環鐵氧體，支架黃銅鍍鎳
產品尺寸
PL516 組件安裝于 DGPT2 透明腔體內。磁簧管本體長度 22 mm，直徑 4 mm，兩只并列中心距 12 mm。配套浮子外徑 32 mm，內孔 10 mm，厚度 9 mm，整體高度 27 mm。安裝支架寬度 60 mm，高度 12 mm，通過兩顆 M4 螺釘固定在腔體側壁預留槽內。引線為 AWG22 鍍錫銅線，標準長度 250 mm，可按需求延長至 500 mm 或 1000 mm。維護窗口位于透明腔體頂部，拆下四顆螺釘即可抽出整個磁簧支架，操作空間高度約 100 mm。
應用領域

PL516 適用于 6 kV 及以上油浸式電力變壓器、配電變壓器、牽引變壓器、電爐變壓器及整流變壓器。在城市地下變電站、風電場升壓站、光伏電站匯流站、軌道交通牽引變電站、海上油氣平臺、船舶配電系統等場合，均可作為同步氣體報警的核心元件。其兩路無源干接點輸出可分別接入繼電保護裝置、PLC、SCADA、報警指示燈或錄波器，實現就地與遠程雙重提示，同時滿足冗余要求。

?
