產品介紹

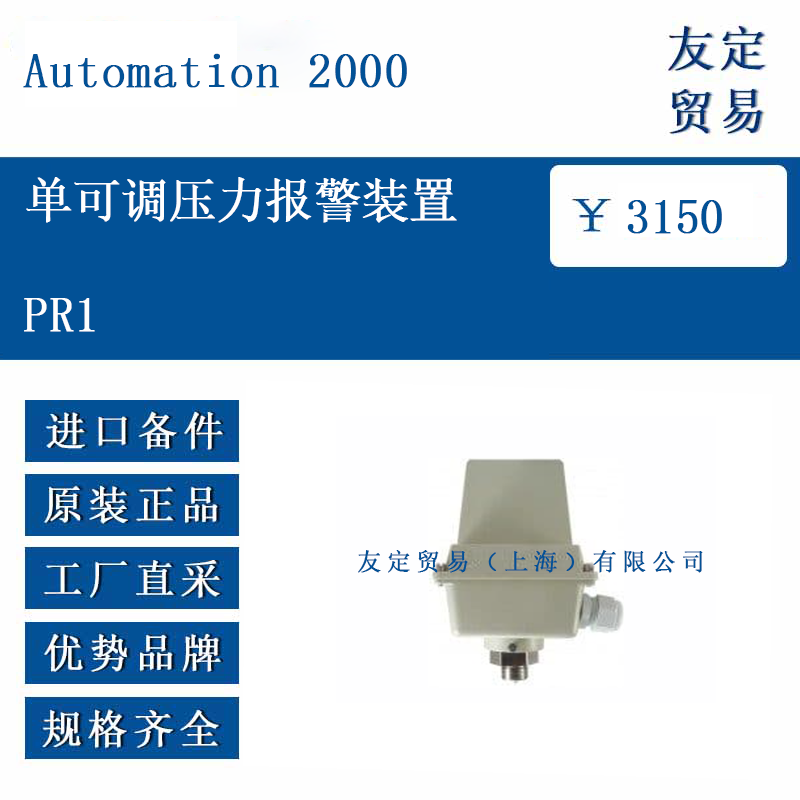

PR1 是由法國 Automation 2000 推出的一款獨立式壓力監測附件，可直接安裝在油浸變壓器或儲油柜的預留接口上，用于感知內部壓力變化并在達到設定值時發出干接點信號。該裝置由不銹鋼波紋管、微動開關、調節機構及鋁制殼體組成，整體防護等級 IP56，可在 -40 °C 至 +65 °C 的環境中持續工作。PR1 既可作為 DGPT2 系列油氣指示器的選配部件，也能單獨用于僅需壓力報警的場合。其結構設計簡潔，所有調節部件均外露于殼體頂部，便于現場整定與測試。

功能特點

波紋管作為壓力敏感元件，與變壓器內部油腔直接連通，當壓力上升至設定值時，波紋管產生位移并推動微動開關動作，輸出轉換接點信號。設定點通過頂部旋鈕連續可調，調節范圍為 0–500 mbar，分辨刻度 10 mbar，設定完成后可用鉛封鎖定，防止誤動。微動開關為 SPDT 型，可同時提供常開與常閉端子，兼容 AC 250 V-0.5 A 及 DC 24 V-3 A 負載。PR1 內部無電子元件，無需外接電源，即使系統失壓仍可正常報警。殼體頂部配有測試按鈕，按下即可模擬過壓，方便現場回路校驗。

選型指南

用戶在訂購時需確認接口規格、設定范圍及引線長度。標準接口為 M20×1.5 外螺紋，可直接旋入變壓器箱蓋或儲油柜預留孔；若現場為 DN25 法蘭，可增配轉接板。設定范圍常規為 0–500 mbar，亦可按需求提供 0–700 mbar 特殊量程。引線默認 250 mm AWG22 鍍錫銅線，可延長至 500 mm 或 1000 mm。海洋或高腐蝕環境建議選用 AISI 316L 全不銹鋼殼體，并配氟橡膠密封圈。若與 DGPT2 共同使用，則 PR1 作為 2P 選項內置于裝置內部，無需單獨安裝。

技術參數

設定范圍：0–500 mbar，連續可調，可選 0–700 mbar
設定精度：±10 mbar
回差：≤10 mbar
響應時間：≤5 ms
接點形式：SPDT（轉換）
接點容量：250 V AC-0.5 A；24 V DC-3 A（阻性）
接觸電阻：≤150 mΩ（初始值）
絕緣電阻：≥100 MΩ（500 V DC）
工頻耐壓：2 000 V AC，1 min
環境溫度：-40 °C 至 +65 °C
介質溫度：≤140 °C
殼體材質：鋁陽極氧化或 AISI 316L
密封等級：IP56

重量：約 0.35 kg（鋁殼體）

產品尺寸

PR1 外形為圓柱加頂部方蓋結構。圓柱部分直徑 60 mm，高度 55 mm；頂部方蓋 70 mm×70 mm，厚度 15 mm。中心螺紋接口 M20×1.5，螺紋長度 12 mm，配有聚四氟乙烯墊片。調節旋鈕位于方蓋中央，直徑 20 mm，高度 8 mm，帶 0–500 mbar 刻度。測試按鈕與接線端子布置在方蓋兩側，端子間距 6.3 mm，可接 2.5 mm² 線鼻。整體安裝高度 75 mm，側向出線時所需空間 100 mm。

應用領域

PR1 適用于 6 kV 及以上油浸式電力變壓器、配電變壓器、牽引變壓器、電爐變壓器及整流變壓器。在城市地下變電站、風電場升壓站、光伏電站匯流站、軌道交通牽引變電站、海上油氣平臺、船舶配電系統等場合，均可作為獨立壓力報警或作為 DGPT2 的組成部分使用。其干接點輸出可直接接入保護裝置、PLC、SCADA、報警燈或錄波器，實現就地與遠程雙重提示。

?
