產品介紹

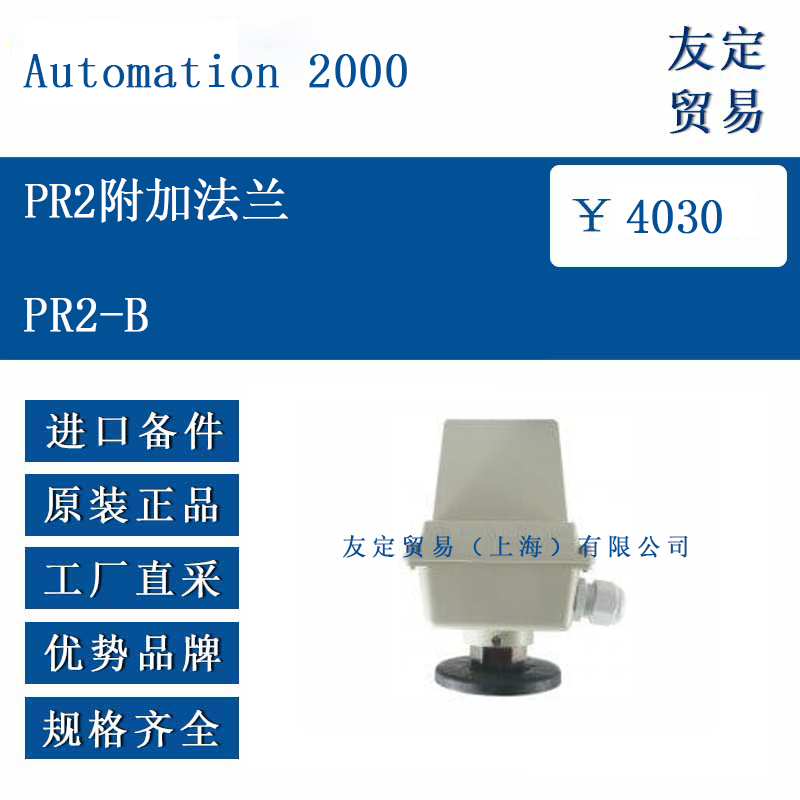

PR2-B是法國Automation 2000為PR2雙可調壓力報警跳閘裝置提供的過渡安裝部件，用于在變壓器或儲油柜的現有開口與PR2本體之間建立機械與密封連接。該法蘭采用整體車削工藝，材料可按需求選擇AISI 304或AISI 316L不銹鋼，表面經機械拋光或電化學鈍化處理，適合陸上和海洋環境。法蘭一側與PR2壓力接口配合，另一側可直接焊接或螺栓固定于客戶預留的DN25、DN32或M60×2接口，避免現場二次開孔。

功能特點

PR2-B法蘭的密封面采用雙級設計：第一級為Viton氟橡膠平墊圈，第二級為金屬對金屬接觸面。當螺栓緊固時，墊圈先被壓縮形成初始密封，隨后金屬面貼合，即使在油液長期浸泡或溫差變化劇烈的情況下也能保持低泄漏率。法蘭外緣設有定位凸臺，與PR2本體的防轉槽配合，防止運行過程中的旋轉松動。法蘭上表面預留鉛封孔，調試完成后可鉛封設定點，避免非授權調整。所有邊角均倒鈍，降低運輸與安裝過程中的劃傷風險。

選型指南

訂貨時需確認接口規格、材料等級及配套螺栓。標準配置為DN25 PN10法蘭，螺栓圓直徑85 mm，孔徑7 mm，厚度12 mm；若現場為DN32或M60×2螺紋，可定制轉接板。海洋或化工環境推薦316L材質并配氟橡膠墊圈，低溫場合可改用硅橡膠墊圈。若需與DGPT2共同安裝，應確認法蘭高度不超過20 mm以避免干涉。制造方可按整包供貨，包含螺栓、墊片及防護蓋，減少現場備件種類。

技術參數

法蘭材質：AISI 304或AISI 316L
表面處理：機械拋光Ra≤0.8 μm或電化學鈍化
密封墊圈：Viton氟橡膠，硬度Shore A 75，耐溫–40 °C至+140 °C
法蘭標準：DN25 PN10，可選DN32或M60×2螺紋轉接
螺栓孔數：3孔120°或4孔90°
螺栓孔直徑：7 mm
定位凸臺高度：2 mm，外徑42 mm
厚度：12 mm
絕緣電阻：≥100 MΩ（500 V DC，法蘭與PR2本體間）
工作壓力：0–700 mbar，短時可達1 bar
溫度范圍：–40 °C至+140 °C（連續）

重量：約0.15 kg（304材質）

產品尺寸

PR2-B法蘭外徑85 mm，中心通孔27 mm，厚度12 mm。螺栓孔分布圓直徑65 mm，孔徑7 mm，便于現場使用標準M6螺栓。法蘭上表面設有2 mm高定位凸臺，外徑42 mm，與PR2底座防轉槽配合。下表面加工3 mm深密封槽，用于嵌入Viton墊圈。整體高度12 mm，與PR2組合后總高度不超過90 mm，占用空間小，適合緊湊型安裝。

應用領域

PR2-B附加法蘭適用于6 kV及以上油浸式電力變壓器、配電變壓器、電爐變壓器、牽引變壓器及整流變壓器。在城市地下變電站、風電場升壓站、光伏電站匯流站、軌道交通牽引變電站、海上油氣平臺、船舶配電系統等場合，均可通過該法蘭快速將PR2壓力報警跳閘裝置集成到現有接口，縮短施工時間，降低漏油風險，同時滿足分級保護要求。

?
