產品介紹

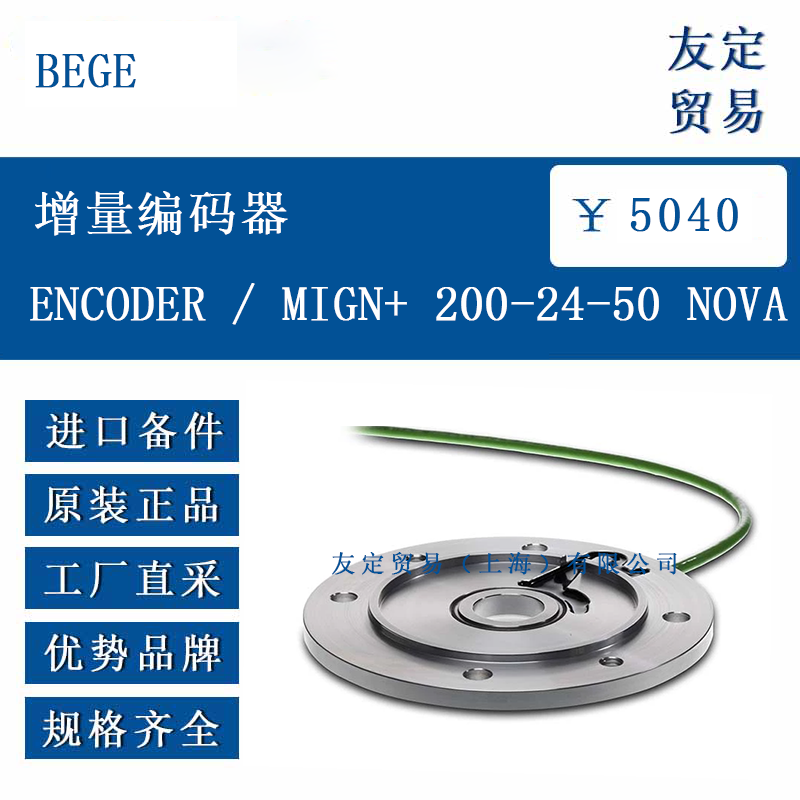

BEGE MIGN+ 200-24-50 NOVA + 是一款產自荷蘭的增量式編碼器，由 BEGE Power Transmission 依照 IEC 與 NEMA 法蘭標準設計。該型號通過無接觸磁感應技術把電機軸的旋轉角度轉換成電脈沖信號，輸出格式為 HTL/TTL 兼容的 A90°B / ā90°B 正交脈沖，分辨率可在 1 至 2048 PPR 之間設置。設備安裝在電機與減速機之間，僅需 7 至 15 mm 的軸向空間即可完成裝配，不增加額外長度。殼體采用鋁合金法蘭與不銹鋼輪轂，整體具備 IP55 或 IP67 防護等級，可適應一般工業環境的粉塵與濺水條件。標準配置附帶 2 m PUR 屏蔽電纜，用戶可按需要延長至 100 m（5 VDC 時）或 50 m（24 VDC 時）。本型號出廠默認為 200 PPR、24 VDC 供電、50 mm 法蘭直徑，適合大多數中小型電機。

功能特點
編碼器通過硫化磁環與傳感元件分離布置，無機械磨損，信號抖動低。內置短路保護與反接保護，減少現場接線錯誤帶來的風險。鋁制法蘭與不銹鋼輪轂的組合兼顧輕量與耐腐蝕，-30 °C 至 +80 °C 工作溫度范圍覆蓋多數工業場合。安裝方式無需拆卸電機風扇罩或加長軸伸，僅需將磁環壓入軸端，再將法蘭套在電機軸承端蓋上即可，維護人員可在十分鐘內完成更換。信號輸出采用差分 HTL/TTL 雙極驅動，可直接接入 PLC 高速計數模塊、伺服驅動器或變頻器，兼容 NPN、PNP、RS422 評估電路。整體厚度控制在 15 mm 以內，對機械結構影響極小，適合空間受限的輸送線、包裝機及食品機械。

選型指南
選型時首先確認電機軸徑與法蘭規格，常見 IEC 機座 63 至 132、NEMA 42C 至 256TC 均可提供對應尺寸。若現場存在水汽或需高壓沖洗，可選 IP67 密封墊版本。電纜長度需結合控制柜距離與信號頻率：5 V 系統建議 ≤10 m，24 V 系統可放寬至 50 m；若頻率低于 50 kHz，可將 24 V 系統延長至 100 m。分辨率選擇依據控制精度與計數器最高頻率：200 PPR 在 3000 r/min 時輸出 10 kHz，適合普通定位；1024 PPR 在 3000 r/min 時輸出 51.2 kHz，適合高分辨率需求；若需 2048 PPR，轉速需限制在 3000 r/min 以內以避免超過 100 kHz 上限。法蘭樣式有 IEC B5/B14、NEMA C-face、封閉式端蓋及 4 針 M12 插頭等選項，可按電機接口與布線習慣匹配。

技術參數
供電電壓 5 – 24 VDC，允許公差 -10 %/+20 %，紋波小于 1 Vpp。空載電流 25 mA（24 V 時），輸出級可驅動 ≤20 mA 負載。脈沖頻率上限 100 kHz，對應 2048 PPR 時轉速上限 3000 r/min。輸出高電平 ≥UB-0.7 V，低電平 ≤0.7 V，對稱性誤差 ±25 ns?？拐駝?dòng) 10 g（10 Hz-2 kHz），抗沖擊 100 g（6 ms）。軸承允許軸向間隙 0.5 mm，徑向間隙 0.05 mm，可滿足普通彈性聯軸器或滑動軸承電機的要求。電磁兼容符合 CE 標準，無鉛工藝符合 RoHS 要求?？蛇x高溫版本工作范圍 -40 °C 至 +100 °C，需注明特殊訂購。整體重量約 80 g，磁環重量 20 g，對電機動平衡影響可忽略。

產品尺寸
法蘭外徑 50 mm，厚度 9 mm，中心定位凸臺直徑 25 mm，高 2 mm。輪轂內孔可選 6 mm、8 mm、10 mm、11 mm、14 mm，長度 20 mm，帶 M3 平頭緊定螺釘。磁環外徑 20 mm，內徑 8 mm，厚度 3 mm，壓裝于電機軸端后距法蘭端面 1 mm 間隙即可。安裝孔分布圓直徑 42 mm，三孔均布 M4×0.7 螺紋深 6 mm，可配 M4×12 螺栓固定。電纜自法蘭背面中央引出，PUR 護套外徑 5 mm，彎曲半徑靜態 25 mm、動態 50 mm。若使用 4 針 M12 插頭，法蘭厚度增加至 12 mm，插頭方向與電機軸垂直，便于布線。

應用領域

BEGE MIGN+ 200-24-50 NOVA + 適用于需要經濟可靠速度或位置反饋的場合。典型場景包括輸送線速度同步、提升機高度控制、包裝機薄膜定長、木工機械主軸測速、倉儲設備行走定位、以及食品與飲料行業的灌裝機回轉臺角度檢測。由于安裝深度小，可集成在減速電機一體式驅動單元內部，減少外部布線。中等分辨率 200 PPR 既滿足一般可編程控制器的計數通道，又不產生過高的數據負載，適合對成本與復雜度敏感的改造項目。在需要更高精度的場合，可通過參數切換至 1024 或 2048 PPR，無需更換硬件。

?
