產品介紹

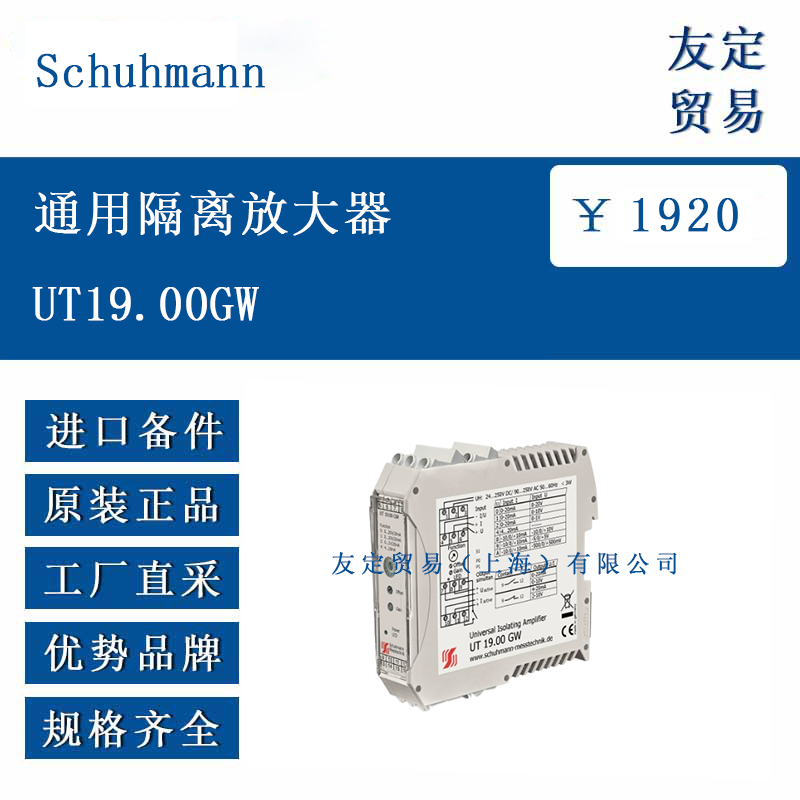

Schuhmann UT19.00GW 是一款通用型隔離放大器，由德國 Schuhmann Messtechnik 依據 DIN 導軌安裝理念設計，用于在工業現場對模擬電流或電壓信號進行隔離、轉換與再輸出。其外殼采用 22.5 mm 寬 PA 阻燃塑料導軌殼體，內部集成寬范圍交直流輔助電源、高精度運放與三端口 4 kV 隔離變壓器，輸入端、輸出端與供電端彼此電氣隔離，可有效抑制地環流、尖峰干擾與電磁耦合。用戶通過前面板旋鈕即可在 0-20 mA、4-20 mA、0-10 V、±10 V 等常用信號之間切換，無需拆殼即可適應不同傳感器或執行器接口。產品出廠默認為 1:1 線性傳輸，亦可通過外部端子跳線啟用 4-20 mA 輸出，滿足過程控制系統的“活零”要求。

功能特點
UT19.00GW 的輸入端可切換為電流或電壓模式：電流輸入阻抗約 50 Ω，電壓輸入阻抗約 40 kΩ/V，既保證對 4-20 mA 回路的低插入損耗，又避免高阻抗電壓源被加載。輸出端同時提供電流 0/4-20 mA 與電壓 0/2-10 V，可實現雙通道并行傳輸，也可通過端子短接選擇 4-20 mA 或 2-10 V 單獨輸出，方便兼容不同 PLC、DCS 或記錄儀。零點與滿度均通過前面板 15 圈精密電位器獨立調節，調節范圍 ±5 %，可在不中斷回路的情況下完成現場校準。內部采用 24-250 V DC 或 90-253 V AC 寬壓供電，整機功耗低于 3 W，在電網波動較大的區域仍能穩定工作。LED 綠燈指示輔助電源狀態，便于巡檢。整機符合 CE 與 EMC 指令 2014/30/EU、2014/35/EU，通過 4 kV 有效值 1 s 耐壓測試，適用于嚴苛工業環境。

選型指南
選型時首先確定輸入信號類型：現場若使用兩線制 4-20 mA 變送器，可直接接入電流端子；若信號源為 0-10 V 傳感器，則切換至電壓端子。若系統中部分設備僅接受 4-20 mA，而另一部分為 0-10 V，UT19.00GW 可同時輸出，無需額外分配器。對于長距離傳輸，建議優先使用 4-20 mA 電流輸出，以降低線路阻抗影響；若現場干擾較小，也可使用 0-10 V 電壓輸出以節省布線。當需要反向信號或偏移輸出時，可通過前面板微調零點電位器實現 ±5 % 的零漂校正，無需軟件。若環境溫度低于 0 °C 或高于 55 °C，應將設備安裝在受控機柜內，并確保導軌間距 ≥5 mm 以利散熱。對于防爆區域，需配合增安或隔爆機柜使用，產品本身無防爆認證。

技術參數
輸入：電流 0-20 mA 或 4-20 mA，輸入阻抗 50 Ω；電壓 0-1 V、0-5 V、0-10 V、±10 V、±5 V、±500 mV，輸入阻抗 40 kΩ/V；輸入端子 4(-)、5(+)、6(+)。輸出：電流 0-20 mA 或 4-20 mA，負載 ≤600 Ω；電壓 0-10 V 或 2-10 V，負載 ≥5 kΩ（同時輸出時 ≥1 kΩ）。傳輸誤差 ≤0.12 %，線性誤差 ≤0.15 %，溫漂 ≤100 ppm/K，階躍響應時間 <200 ms。輔助電源：24-250 V DC、90-253 V AC，47-63 Hz，功耗 <3 W。隔離：輸入-輸出-輔助電源三端之間 4 kV AC 1 min，絕緣阻抗 >100 MΩ。環境：工作溫度 0-55 °C，存儲溫度 -40-+70 °C，相對濕度 ≤85 % 無凝露，防護等級 IP20。機械：導軌寬度 22.5 mm，深度 108.7 mm，高度 90 mm，重量 140 g，材質 PA V0 級阻燃。

產品尺寸
整機呈狹長矩形，寬度 22.5 mm，高度 90 mm，深度 108.7 mm，可并排安裝在 35 mm DIN 導軌上，無需額外固定。端子位于頂部與底部，頂部為輸入端子（4、5、6），底部為輸出端子（7、8、10、11）與輔助電源端子（1、2）。端子可接受 0.5-2.5 mm² 單股或多股線，螺絲扭矩 0.5-0.6 N·m。前面板從左至右依次為 LED 電源指示燈、零點微調、滿度微調及輸入類型旋鈕，旋鈕帶 10 個檔位，對應不同量程。導軌卡扣采用金屬彈簧片，安裝與拆卸單手即可完成。機殼側面設有通風槽，確保內部功率器件散熱。

應用領域

UT19.00GW 適用于過程自動化、樓宇自控、能源管理、實驗室測試及教學演示。在化工廠，它用于隔離 4-20 mA 液位信號并將其轉換為 0-10 V 供 DCS 顯示；在樓宇空調系統，它將溫度傳感器 0-10 V 信號轉換成 4-20 mA 驅動比例閥；在光伏電站，它將逆變器 0-5 V 功率信號隔離后送入 SCADA；在實驗室，它作為通用信號調理模塊，連接數據采集卡與各類傳感器；在高校實訓平臺，學生可通過旋鈕與萬用表觀察不同輸入輸出組合，直觀理解隔離放大原理。其寬壓供電與導軌安裝方式，使其在改造項目中無需額外電源即可直接并網運行。

?
