產品介紹

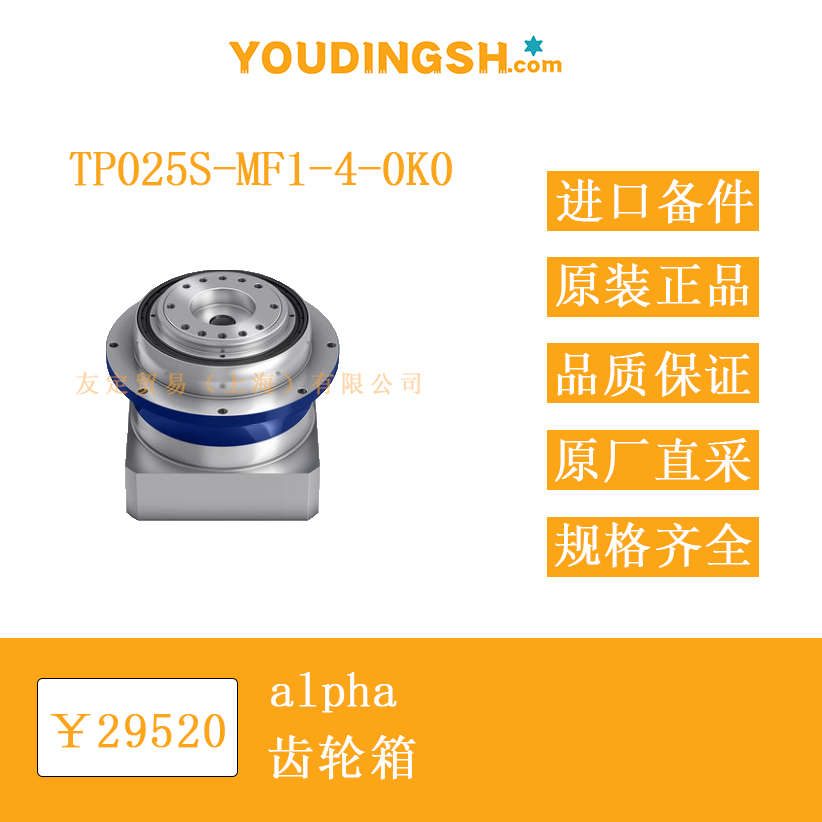

alpha TP025S-MF1-4-0K0 屬于 alpha 公司高精度行星齒輪箱的 TP 系列，外殼為不銹鋼材質，輸出端帶螺紋法蘭，可直接安裝在有限空間內。該型號采用單級行星傳動，減速比固定為 4，輸入與輸出同軸布置，適用于需要緊湊、低背隙及平穩運轉的旋轉驅動場合。整個單元在出廠前已加注潤滑脂，設計壽命約為 20000 小時，滿足連續運行的工業需求。

功能特點
齒輪箱內部采用磨削硬齒面行星輪與太陽輪，齒面接觸斑點均勻，運轉噪音低。輸出軸承為雙列角接觸球軸承，可同時承受徑向與軸向負載，回程間隙小于 6 arcmin。不銹鋼殼體具備耐腐蝕能力，表面經電解拋光處理，便于清潔。輸入端適配伺服電機或步進電機，彈性聯軸器直接壓入，省去額外中心定位工序。整體密封等級達 IP65，可防止灰塵與低壓水柱侵入，適合多塵或輕度潮濕環境。潤滑為全壽命密封，無需中途補油，減少維護工作量。

選型指南
選型時先核對電機軸徑與齒輪箱輸入接口：TP025S-MF1-4-0K0 輸入孔徑 8 mm，鍵寬 3 mm，若電機軸徑不符需加過渡套。再確認負載扭矩與慣量：?jiǎn)渭?jí)減速 4 倍時，額定輸出扭矩 15 Nm，允許負載慣量 0.3 kg·cm²，若實際慣量接近上限，應降低加速度或選更大規格。隨后檢查安裝空間：法蘭外徑 50 mm，長度 60 mm，需確保周圍 5 mm 以上散熱間隙。最后核對輸出接口：螺紋法蘭 M5×0.8 均布 4 孔，孔圓 30 mm，可直接與轉盤或同步輪連接。若需更清潔外觀，可選配封閉罩殼。

技術參數
減速比：4
額定輸出扭矩：15 Nm
峰值輸出扭矩：30 Nm
回程間隙：≤ 6 arcmin
額定輸入轉速：3000 min?¹
允許輸入轉速：4500 min?¹
傳動效率：≥ 94 %
允許負載慣量：0.3 kg·cm²
徑向載荷（距輸出端 10 mm）：200 N
軸向載荷：100 N
潤滑方式：潤滑脂，密封
工作溫度：−10 °C 至 +90 °C
防護等級：IP65
重量：約 0.45 kg
材質：不銹鋼 1.4305
表面處理：電解拋光

產品尺寸
齒輪箱整體呈圓柱形，外徑 50 mm，長度 60 mm。前端螺紋法蘭厚 10 mm，外徑 50 mm，帶 4×M5 螺紋孔，孔圓 30 mm，深 8 mm。輸入端為 Ø8 mm 圓孔，鍵槽 3 mm，孔深 20 mm。輸出端為 Ø14 mm 實心軸，軸長 25 mm，端面中心帶 M4 螺紋孔，深 6 mm，便于固定轉盤。殼體四周無凸起，可直接嵌入 50 mm 內孔的安裝板，側面留有 3 mm 內六角緊定螺釘，用于鎖緊電機軸。整體重心位于幾何中心，便于與線性模組或機械臂末端直接對接。

應用領域

TP025S-MF1-4-0K0 常用于食品灌裝轉盤、包裝機的薄膜牽引輥、實驗室自動化采樣臂、醫療分析儀器的試劑盤等場合。其不銹鋼外殼與 IP65 密封可承受常規清洗，低回程間隙保證定位精度，適合與伺服電機組成緊湊型旋轉單元。在 3C 行業，該齒輪箱被安裝在小型螺絲鎖付機上，實現高速旋轉加精確力矩控制。由于體積小巧，也可用于無人機云臺或手持測量設備的旋轉關節，提升系統整體緊湊度。

?
