產品介紹

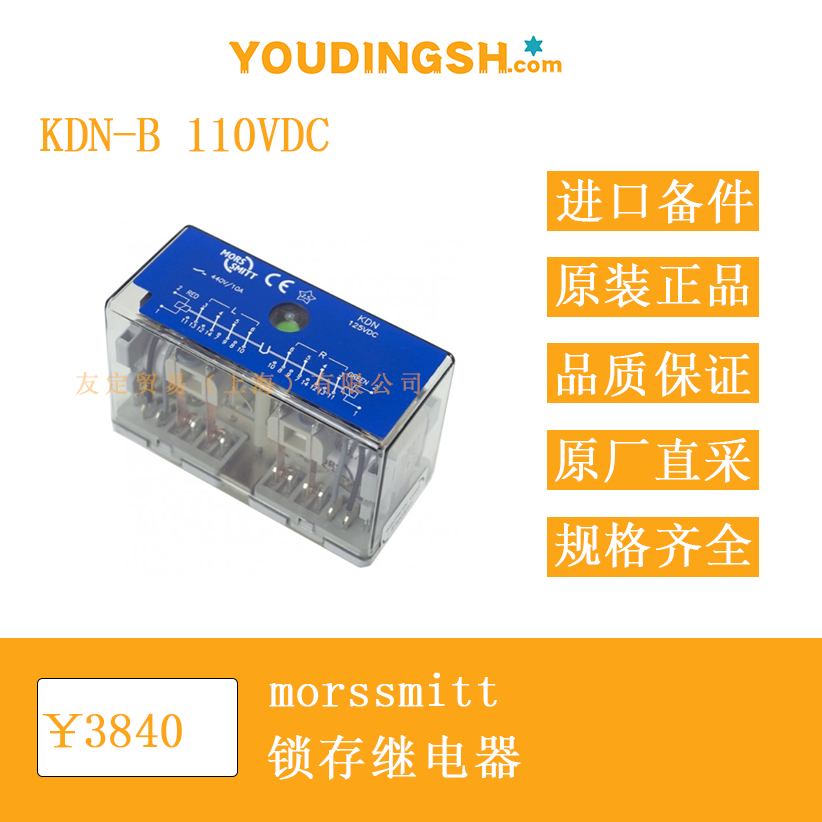

morssmitt KDN-B 110 VDC 鎖存繼電器是一款來自歐洲的插入式雙位繼電器，本體集成磁吹弧系統，具備 8 組轉換觸點，適用于直流 110 V 線圈電壓場景。繼電器在得到一次脈沖信號后切換并保持位置，無需持續通電即可維持觸點狀態，位置由正面機械指示窗直觀顯示。型號中的字母 B 表示標準配置的磁吹弧和銀基觸點版本，設計壽命基于工廠測試數據，實際表現取決于現場環境與負載條件。繼電器外殼采用阻燃聚碳酸酯與聚酯組合材料，透明上蓋允許直接觀察觸點動作，底部為 11 引腳方形插座接口，可直接插入對應的 DIN 導軌、面板或 PCB 插座，現場更換無需工具。整體重量約 320 g，包裝內含繼電器本體及插座，不含任何附加選件，如需防塵蓋、鍍金觸點或雙斷觸點需單獨訂購。

功能特點
該繼電器具備雙穩態磁保持機構，線圈僅在切換瞬間消耗能量，動作完成后自身功耗低于 0.2 W，適合電源容量有限的直流系統。8 組轉換觸點的額定通斷能力在 110 VDC 電阻負載下為 7 A，感性負載 L/R=40 ms 時為 0.5 A，若將兩組觸點串聯使用可提升約 50 % 的直流通斷能力。磁吹弧系統通過附加磁場拉長電弧，降低觸點燒蝕，延長機械壽命。線圈輸入端內置反極性二極管抑制反向電動勢，并可承受 5 kV 脈沖電壓而不損壞。透明上蓋旁設有機械復位按鈕，可在斷電狀態下人工將觸點復位。繼電器支持水平安裝，若垂直安裝需確認位置指示旗不會因重力偏移。環境適應性方面，工作溫度范圍 -10 °C 至 +55 °C，短期可承受 95 % 相對濕度及鹽霧 35 °C 4 天試驗，機械壽命標稱 1×10? 次，電氣壽命隨負載而變，用戶應依據實際電流、電壓與操作頻率評估更換周期。

選型指南
選擇 KDN-B 110 VDC 前，應先核對系統直流額定電壓是否穩定在 80 % 至 110 % 之間，若電網波動較大，可要求寬范圍線圈選件。觸點負載若為繼電器、接觸器線圈等小功率直流負載，標準銀觸點即可滿足；若用于分合閘線圈、電磁鎖等大電流感性負載，建議考慮 AgSnO? 抗熔焊觸點或雙斷觸點選件。安裝空間緊張時，可選用彈簧端子插座以節省接線時間；若需防誤插，可要求機械鍵控版本，廠家將把鍵釘固定在繼電器底部并在插座上提供對應孔位。對于高粉塵或戶外場合，可選帶密封圈的防塵蓋將整體防護等級提升至 IP50。若現場存在強烈振動，應選用帶卡扣的 DIN 導軌插座并加裝減振墊。訂貨示例：KDN-B-110-B-M 表示 110 VDC 線圈、磁吹弧、AgSnO? 觸點版本，最小起訂量 20 只。

技術參數
線圈額定電壓：110 VDC
動作電壓：80 % … 110 % Un
復位電壓：80 % … 110 % Un
線圈瞬時功率：≤150 W（持續時間 30 s，60 ms 后自動節能）
觸點形式：8×C/O
觸點額定電流：7 A（110 VDC 電阻性），0.5 A（110 VDC L/R=40 ms）
最大切換電壓：250 VDC / 440 VAC
最小切換電流：10 mA，最小切換電壓 12 V
絕緣電壓：觸點間 2 kV，線圈對觸點 2.5 kV，脈沖耐壓 5 kV
機械壽命：1×10? 次
電氣壽命：隨負載曲線變化，110 VDC 7 A 電阻負載約 5×10? 次
動作時間：<10 ms（不含彈跳）
復位時間：<10 ms
工作環境：-10 °C … +55 °C，95 % RH（短期凝露允許）
防護等級：本體 IP40，安裝于插座后可選 IP50
重量：約 320 g（不含插座）
插座：11 針方形，支持 DIN 導軌、面板、PCB 或機架安裝，端子截面 2.5 mm²

產品尺寸
繼電器本體 88 mm×88 mm×68 mm，頂部透明蓋高出基座 5 mm。11 針插座中心距 5 mm，端子寬度 9 mm（寬端子版本 11 mm）。導軌插座寬度 35 mm，可并排安裝。面板開孔尺寸 71 mm×71 mm，厚度 1–3 mm，安裝孔徑 3.6 mm，背面預留 30 mm 深度空間供接線。機架安裝套件可將兩只插座并排固定于 19 英寸機架 3U 空間內。若使用減振墊，高度增加 3 mm，需預留散熱間隙。

應用領域
KDN-B 110 VDC 鎖存繼電器主要用于電力系統二次回路中的斷路器分閘、合閘保持及故障跳閘回路。其磁保持特性適合直流屏或蓄電池供電的場合，可在失去控制電源后仍保持故障狀態，便于運行人員排查。石化、冶金、軌道交通等行業的直流控制盤亦采用該繼電器實現聯鎖、報警、馬達啟動等邏輯功能。此外，在風電、光伏發電的直流匯流箱、逆變器保護回路中，該繼電器作為快速跳閘元件，與熔斷器、直流接觸器串聯，可在 10 ms 內切斷故障電流。實驗室與測試設備也利用其多組觸點進行安全互鎖與狀態記憶。
