晶振是電路中必不可少的電子元器件，主要有無線數據傳輸和計時兩種用途。隨著國內5G、新能源產業的迅速發展，國內晶振需求量快速增長，國內廠商正奮力追趕，加快國產替代進程。
差分晶振通過使用兩種相位彼此完全相反的信號，從而消除了共模噪聲，實現一個更高性能的系統。無源晶振本質是一個被動元件，依賴外部電路（如MCU內部的振蕩器）驅動才能起振。需匹配負載電容和電阻才能穩定工作。
晶振的作用就是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。
簡單來說，晶振起振的原動力是——電，我們需要把一個晶振放在完整的電路中，并給電路供上電，產生回路電流，晶振自此開始穩定有節奏的“跳動”。
加速度靈敏度是晶體振蕩器對任何方向施加的外力的固有靈敏度。石英振蕩器確實提供了我們所有人每天都依賴的電子設備的心跳。
事實上，晶振的作用就像一個串聯的RLC電路。晶振的等效電路顯示了一個串聯的RLC電路，表示晶振的機械振動，與一個電容并聯表示與晶振的電氣連接，而晶振振蕩器便朝著串聯諧振運行工作。

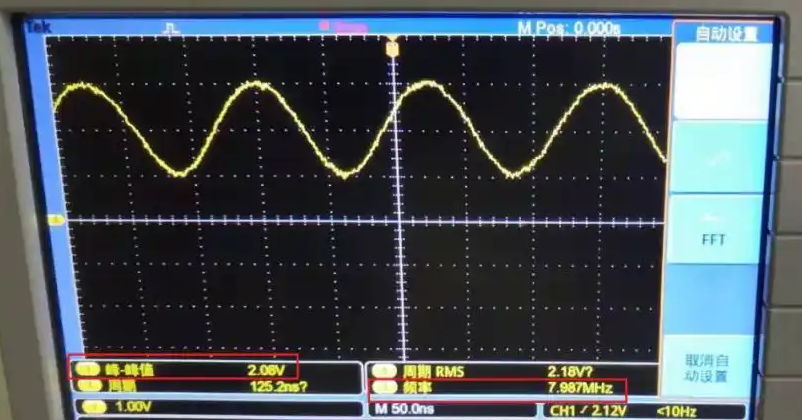

普通萬用表的交流電壓檔通常僅支持低頻（如50Hz~1kHz），而有源晶振的頻率通常在MHz級別（如8MHz、16MHz、25MHz等）。高頻信號會導致萬用表測量值嚴重偏低甚至完全失效。
揚興科技憑借30多年的行業經驗和市場積累，始終保持著對市場的敏銳洞察力。公司不斷加大研發投入，優化產品結構，提升產品質量和服務水平，滿足市場對高性能、高可靠性晶振產品的需求。
晶振電路本質上是一個交流振蕩電路。當晶振未起振時，兩端會靜止在一個中間電位，通常接近電源電壓的一半。萬用表測得的是穩定的直流電壓，因此沒有壓差。這種情況一般是：晶振沒起振，并不是短路。
在晶體的振蕩電路中一般會設計兩個電阻，一個是跨接在晶振兩端，叫做反饋電阻Rf；一個接在IC的輸出端，叫做限流電阻RD;同晶體相連旁接的電容稱之為負載匹配電容，通過調整容值的大小可以改變振蕩電路的頻率，而這些波形頻率測試就可以觀察的到。
恒溫晶振：利用恒溫槽使晶體振蕩器中石英晶體諧振器的溫度保持恒定，將由周圍溫度變化引起的振蕩器輸出頻率變化量削減到最小的晶體振蕩器。 溫補晶振：利用熱敏電阻搭成溫補網絡，通過計算來補償石英晶體溫度頻率曲線使其平滑，來實現在寬溫度范圍的頻率穩定度。
差分晶振通過差分信號輸出，在抗干擾、信號完整性、EMI抑制等方面有顯著優勢，能夠提供更穩定、更高速性能的時鐘信號。 因此差分晶振通常用于高速通信系統、光模塊、高速串行接口（如PCIe、USB 3.x）等場景。
晶振是電子設備中的關鍵元件，為各類電子產品提供穩定的時鐘信號。了解晶振的主要參數能夠更好地了解晶振性能以及如何根據參數選擇合適的晶振。
晶振在最低階振動模式下產生的頻率，也就是它的“主振動頻率”。基頻是晶振最基礎、最主要的振動頻率，其他振動模式（如泛音）都是基于基頻的倍數或衍生。基頻決定了晶振的核心工作頻率。

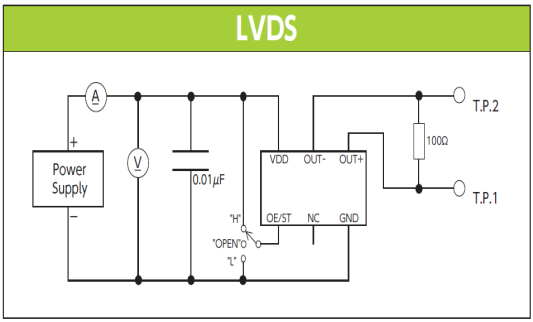

LVPECL電平的差分擺幅較大（典型值約800mV），共模電壓較高（約1.3V-1.9V），需外部端接電阻匹配；而LVDS差分擺幅較小（350mV），共模電壓較低（約1.2V），且LVDS接收端內置端接電阻?。
有源晶振外接電路有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。有源晶振不需要MCU的內部振蕩器，連接方式相對簡單。
