XFC550系列變頻器在工業洗衣機上的應用
隨著工藝要求的不斷提高，工業洗衣機從普通型發展到全自動型，目前全自動型工業洗衣機多數采用多臺雙速交流電動機，由于結構簡單、牢固、價格便宜等特點，得到廣泛的應用。但其缺點是調速性能差，速度突變大，振動大。隨著電力半導體技術的發展，近些年來，交流變頻調速器在工業洗衣機應用已較為普及，工業洗衣機對變頻器的要求越來越高，要求能夠滿足工業洗衣機要求高啟動轉矩、多段速、寬電壓范圍、自動轉差補償和快捷強大的通訊方式等技術難點。而且性能穩定，能適應各種復雜的高溫、高濕的環境。
工業洗衣機工業原理
全自動工業洗衣機是指具有初洗、洗滌、漂洗、漂白和脫水等功能，并且各功能之間不需要人工操作，就能實現自動轉換的大容量洗衣機。全自動工業洗衣機的工作原理是，在時序控制器的統一調度管理下，通過變頻器控制異步電動機不間斷地執行正反旋轉以實現水和衣物的不同步運動，從而使水和衣物等相互摩擦、揉搓，達到洗凈的目的。
其主要有以下洗滌程序：

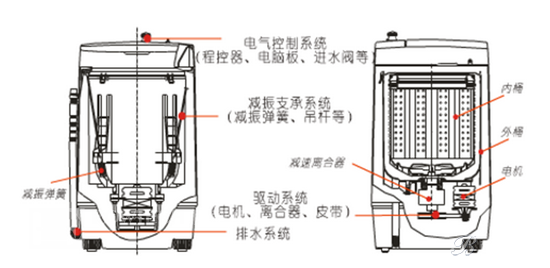

工業洗衣機結構圖
工業洗衣機外觀圖
工業洗衣機的傳動系統
傳動系統是工業洗衣機極其重要的組成部分，因主要為洗衣機提供動力支持而參與全部洗滌過程。傳動系統由電動機和各種變速機構組成，現在主要使用變頻器，故而顯著簡化了其組成部件，一般是由變頻器、異步電動機、皮帶輪及傳動帶等組成。且其整個洗滌階段，隨著變頻器的頻率自動調節而實現無沖擊、無中間過渡(變速箱、變速裝置或聯軸器、離合器等)裝置的恒轉矩變速（無級調速），使洗滌過程的能耗得到明顯下降。
洗衣機的傳動系統示意圖：
西馳XFC550變頻器在工業洗衣機的傳動系統中應用的原理

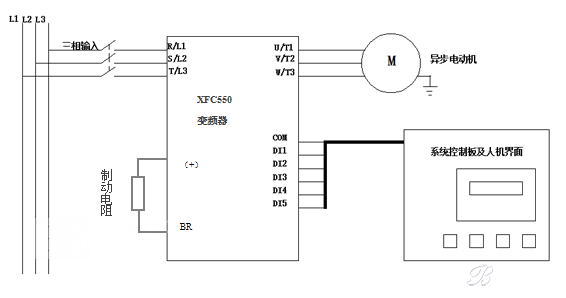

變頻器電氣連接圖：
注意事項
變頻器在工業洗衣機上面應用，如果發現力矩不夠，由于使用矢量控制時變頻器不好準確的進行電機參數自學習，若自學習不成功或者不準確，建議用VF模式。
全自動工業洗衣機因其工藝程序要求，在變頻器選型時，一般都是在洗衣機所配備的電機額定功率基礎上，放大一檔功率等級配備變頻器。具體標準為洗衣重量為變頻器的額定功率*10（Kg），洗衣重量為變頻器的額定功率*10（Kg）變頻器需要自定義VF曲線，如果變頻器加大一檔基本上不要自定義VF曲線，只需要設定功能參數就可以了
考慮到現場使用情況，請注意以下幾點：
1、由于整個系統的信號線比較多，電子電氣設備比較多，變頻器控制線與動力線要分開走線，防止被干擾；
2、安裝時，要注意安裝位置，保證散熱通道暢通，滿足散熱要求；
3、防水、防腐要做好。
