超高精度、超高可靠性時鐘信號解決方案：YXC恒溫晶振

1、OCXO概述

恒溫晶振（OCXO，Oven Controlled Crystal Oscillator）是一種利用恒溫箱技術精確控制晶體振蕩頻率的高性能振蕩器。通過將晶體置于一個恒溫環境中，OCXO能夠極大程度地減少環境溫度變化對振蕩頻率的影響，從而提供超高的頻率穩定性和精確性。OCXO廣泛應用于通信、導航、測量儀器、軍工、航空航天以及電力系統等高科技領域。

2、OCXO工作原理

恒溫晶振的工作原理基于恒溫控制系統，通過加熱和反饋調節來維持晶體在一個恒定的溫度點。具體步驟如下：

l溫度傳感器：實時監測晶體振蕩器周圍的溫度。

l加熱器：根據溫度傳感器的反饋信號，調節加熱器的功率以維持恒定溫度。

l控制電路：采用精密的PID控制算法，確保加熱器在需要時精確工作。

l恒溫環境：晶體振蕩器置于恒溫箱中，保持工作溫度恒定，避免外部溫度波動導致的頻率漂移。

通過上述機制，OCXO能夠提供極高的頻率穩定性和長期可靠性，滿足各種高精度應用的需求。

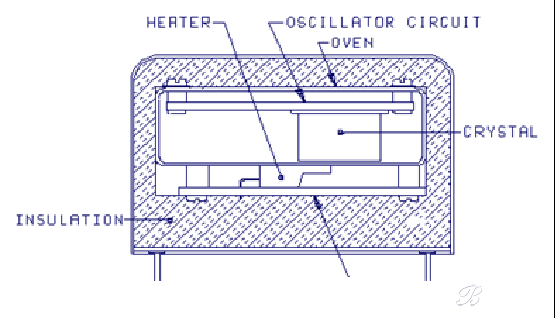

恒溫槽示意圖

3、OCXO產品特點

恒溫晶振具備以下特點：

1. 極高的頻率穩定性：頻率穩定性通?？蛇_(dá)10^-9量級，遠超普通晶振。

2. 低相位噪聲：OCXO具有低相噪特性，適用于對信號純凈度要求極高的應用。

3. 長壽命：選用優質晶體和高可靠性元器件，老化率可達10^-9量級，確保長期穩定運行。

4. 寬溫范圍：在寬溫范圍內保持高性能，適應各種復雜環境。

5. 高精度：在高精度時間和頻率控制應用中，提供可靠的頻率基準。

6. 抗振、抗沖擊：OCXO設計中包含抗振動和抗沖擊特性，確保在惡劣環境下仍能維持穩定的頻率輸出。這對于軍事、航空航天和工業應用尤為重要。

7. 短穩特性：OCXO在短時間內具有極高的頻率穩定性，能夠在瞬間變化的環境條件下保持頻率的穩定。這在需要快速響應的應用中尤為關鍵。

4、應用領域

恒溫晶振廣泛應用于以下領域：

1. 通信系統：在基站、衛星通信系統中用于頻率合成、信號生成和同步。

2. 導航系統：作為GPS、北斗等全球?qū)Ш叫l(wèi)星系統的核心組件，提供高精度時間基準。

3. 測試與測量儀器：用于頻率計、時鐘源等高精度測量儀器，確保測量結果的準確性和一致性。

4. 醫療設備：在高精度要求的醫療設備中，確保信號的穩定性和精確性。

5. 軍工和航空航天：在雷達、電子對抗、導彈制導等高要求應用中，提供可靠的頻率基準。

6. 電力系統：在智能電網、同步時鐘和電力監控系統中，OCXO提供了關鍵的時間同步和頻率基準功能。穩定的頻率基準對于電力系統的可靠運行至關重要，能夠有效提高系統的穩定性和安全性，確保電網的高效運行。

5、常用頻點及應用

恒溫晶振常用的頻點及其對應的應用如下：

1. 10 MHz：廣泛應用于測試與測量設備、通信基站以及導航系統，作為高精度參考頻率。

2. 20 MHz：用于同步系統、網絡時鐘和高端通信設備。

3. 100 MHz：應用于雷達系統、高速數據傳輸和頻率合成器中，提供高穩定性和低相位噪聲的頻率源。

通過選擇適合的頻點和高性能的恒溫晶振，用戶可以顯著提升系統的整體性能和可靠性，確保在各種嚴苛條件下依然能夠提供穩定、準確的頻率信號。

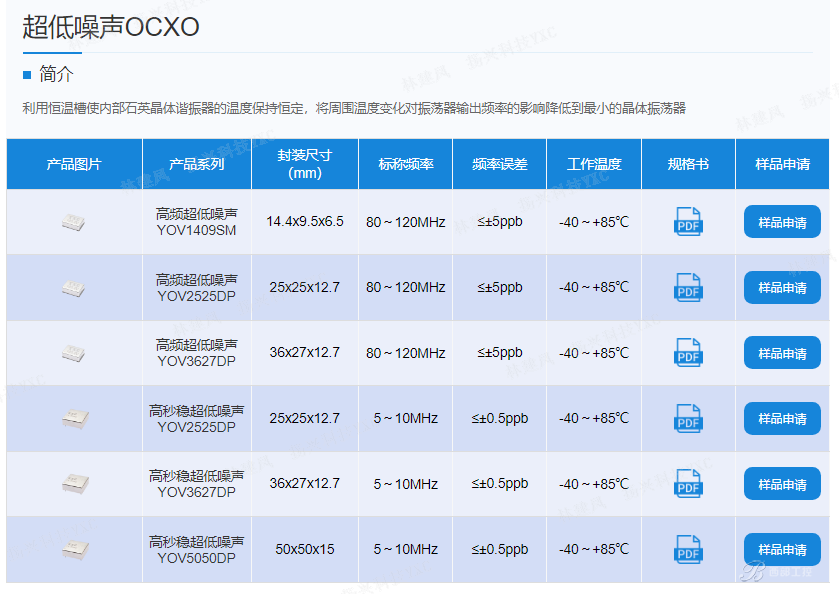

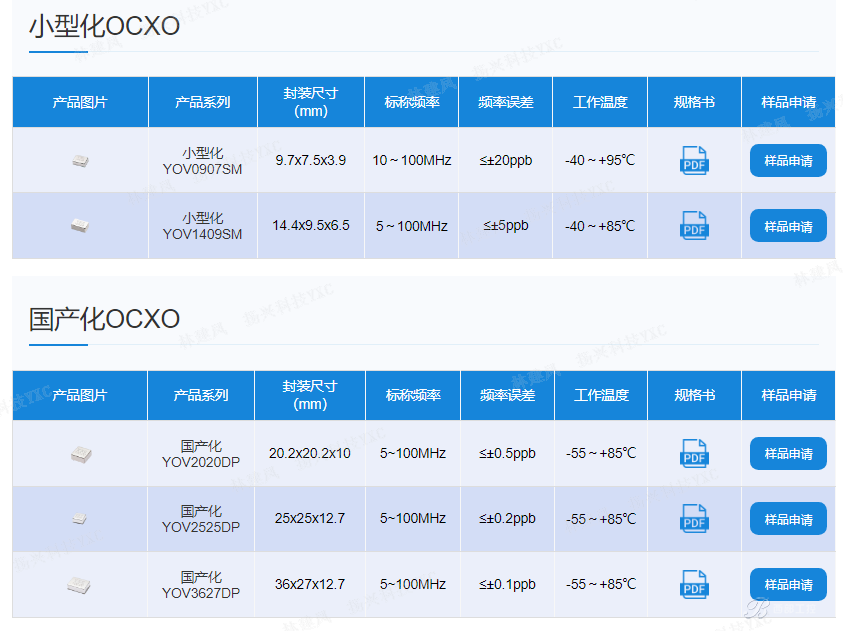

YXC恒溫晶振產品

揚興科技YXC提供超低相噪、超高穩定度、小型化、全國產化的恒溫晶振，致力于為客戶提供最優質的產品和定制化服務，以滿足各種特殊應用需求。
