一、PCIe協議與參考時鐘要求

1、PCIe是什么？

PCI Express（Peripheral Component Interconnect Express）是一種高性能、高帶寬的串行總線標準，用于連接計算機內部的各種硬件設備，如顯卡、存儲設備(SSD)、網卡等。它取代了傳統的 PCI 和 AGP 總線，并以其高速度、低延遲和強擴展性成為現代計算機系統的核心互聯技術。


PCIe 支持多種速率版本，包括 PCIe 1.0、PCIe 2.0、PCIe 3.0、PCIe 4.0、PCIe 5.0和PCIe 6.0，每個版本都在前一代的基礎上實現了帶寬的翻倍。

PCIe 6.0已于2022年發布，其單通道速率提升至64 GT/s，并引入PAM4調制技術，帶寬再次翻倍。同時，PCIe 6.0還增加了FEC（前向糾錯）功能，以應對高速傳輸中的信號衰減問題。

圖1：PCIE 6.0協議標準

2、PCIe參考時鐘的關鍵作用

在PCIe系統中，參考時鐘（Reference Clock）是確保數據傳輸準確性和穩定性的核心組件。其主要作用包括：

· 同步數據傳輸：為SerDes(串行器/解串器)提供精準時鐘信號，確保發送端與接收端同步。

· 降低誤碼率：高精度時鐘減少信號抖動，降低數據傳輸誤碼率(BER)。

· 支持多設備協同：在CXL、NVMe-oF等復雜架構中，參考時鐘需實現多設備間的相位對齊。

PCIE協議下的參考時鐘基本為100MHz HCSL輸出，要求確保數據傳輸?shù)恼_性和穩定性，解決時鐘抖動、偏移和噪聲問題。

隨著PCIe版本的升級，參考時鐘的性能要求也大幅提高，下表展示了不同PCIe協議版本對于參考時鐘RMS抖動的要求：

表1：不同PCIe協議版本對于參考時鐘RMS抖動的要求


二、YXC HCSL輸出差分晶振：滿足PCIe 5.0時鐘需求的理想選擇

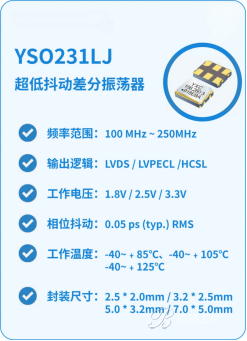

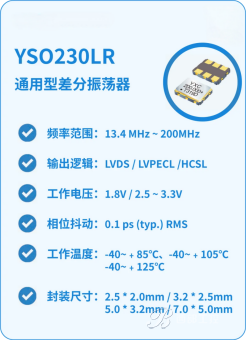

為應對PCIe 5.0對參考時鐘的嚴苛要求，推薦使用揚興科技YXC差分振蕩器YSO230LR系列和YSO231LJ系列。這兩款產品憑借卓越的性能和可靠性，成為PCIe 5.0參考時鐘的理想選擇。

YXC產品優勢：

· 超低抖動：相位抖動可達0.05ps(typ.) RMS，滿足PCIe 5.0的嚴苛要求，確保信號完整性；

· 高穩定度：總頻差最優可達±25ppm @ -40~﹢85℃；

· 差分輸出：支持HSCL、LVDS、LVPECL等多種差分輸出；

· 小型化：提供2.5*2.0mm緊湊設計，適配高密度主板布局；

· 寬溫范圍：提供-40℃~﹢105℃、-40℃~﹢125℃等寬廣的工作溫度選項。
