產品介紹

一、什么是BMS

BMS全稱是Battery Management System，電池管理系統。是配合監控儲能電池狀態的設備，一般BMS都表現為一塊電路板或者一個硬件盒子。

1、實時監測

電壓監測：檢測總電壓及每個電芯或模組的電壓；

電流檢測：測量充電和放電的總電流；

溫度監測：通過布置溫度傳感器，檢測電池包內各個節點溫度變化；

2、狀態估算

SOC(State of Charge)估算剩余電量：通過安時積分法及開路電壓法估算電池包剩余電量

SOH(State of Health)估算健康狀態：通過分析電池的內阻增長、滿充容量衰減、充放電循環次數等來綜合估算，放映電池的老化程度

SOP（State of Power）估算可用功率：估算電池在短時間內（如幾秒或幾十秒）所能提供的最大放電功率和所能接受的最大充電功率。

SOE（State of Energy）估算剩余能量：估算電池當前剩余的可用的能量（單位：kWh），對于預測續航里程更為直接。

3、保護-安全管理

當監測到異?；蛭ｋU(xiǎn)狀態時，BMS會立即采取行動，切斷電源

過壓保護：當任何電芯電壓超過安全上限時，切斷充電回路，防止過充。

欠壓保護：當任何電芯電壓低于安全下限時，切斷放電回路，防止過放。

過流保護：當充電或放電電流過大時，切斷回路，防止短路或過載。

過溫保護：當電池溫度超過安全閾值時，降低功率或切斷回路。

短路保護：發生嚴重短路時，以最快速度（微秒級）切斷回路。

絕緣監測：監測高壓系統和車輛底盤之間的絕緣電阻，防止漏電風險。

故障診斷與記錄： BMS會記錄所有故障信息，形成故障碼，為后續的維修提供依據。

4、控制均衡電路，讓各節電芯電量保持一致，延長壽命；

5、把關鍵事件打上時間戳存進閃存，供故障追溯和保修分析。

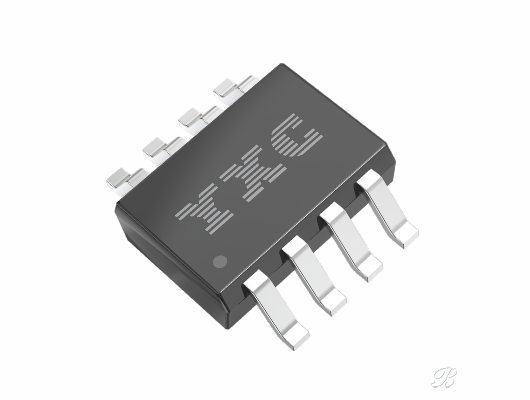

二、BMS 里為什么要搭載RTC——以 YSN8563MS 為例

搭載 RTC（實時時鐘芯片，如常見的YSN8563）的BMS，核心目的只有一個：讓系統在“斷電+休眠”狀態下，仍然擁有絕對、可追溯、低功耗的“時間坐標”。

(1)休眠定時喚醒 —— 把“常待機”變成“間歇體檢”

車輛熄火后主 MCU 斷電，RTC 靠紐扣電池 0.3–0.5 µA 運行；到預設時刻（如每 4 h、每天凌晨 2 點）輸出中斷信號，把 BMS 從 Deep-Sleep 喚醒，執行電芯電壓/溫度巡檢。

(2）SOC 靜態修正

安時積分法長期會漂移，必須用開路電壓法回正；開路電壓法要求電池靜置 ≥2 h 且知道“真實靜置時長”。RTC 持續計時，系統重啟后會對比上次 Shutdown 時間，從而計算真實靜置時長。靜置時長≥2 h 即觸發開路電壓法，完成后再次休眠，既省電又不漏檢。

(3)故障精確定時

國標 GB 38031-2020 與事故鑒定要求關鍵事件帶 1 s 精度的時間戳。RTC 在系統掉電時仍走時，為故障碼（DTC）、過充、過放、熱失控 log、EDR 碰撞記錄提供絕對日歷時間，避免“只有序號、沒有時辰”的證據失效。

(4)溫度采樣打時標
高溫日歷老化、循環老化都與溫度、時間息息相關。RTC 能夠在溫度采樣精準打上時標，使 BMS 能累計高溫暴露時長、循環次數/間隔、從而動態調整最大充電電流、預警 SOH 跳水，提升質保置信度。
