產品介紹

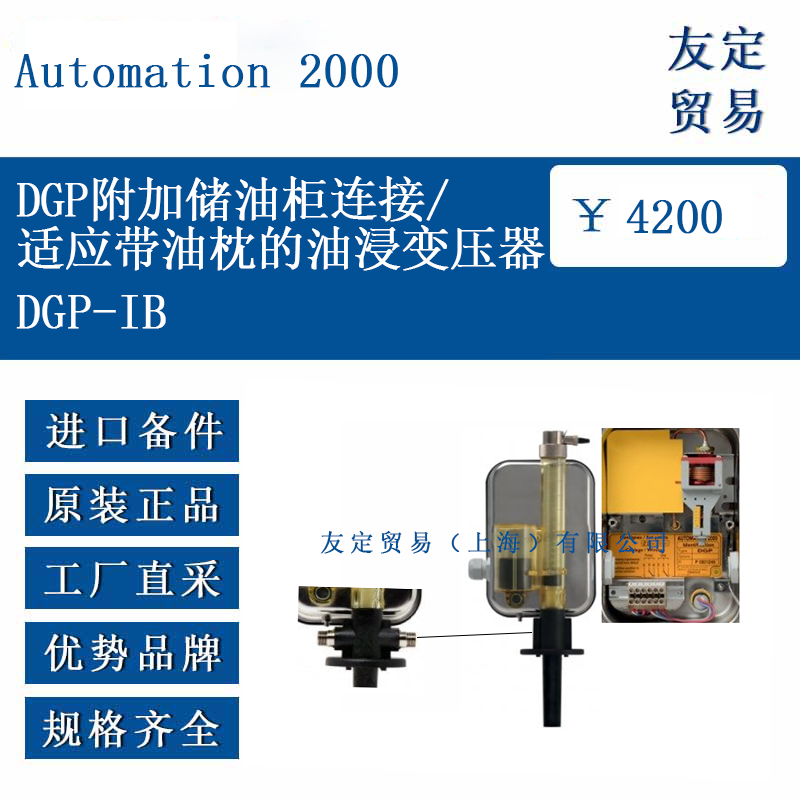

Automation 2000 DGPT2-IB 是 DGPT2® 變壓器保護繼電器的一個特定配置選項，專為配備外部儲油柜（油枕）的油浸式電力變壓器設計。該選項通過在 DGPT2® 標準法蘭上增加特定的連接接口，實現變壓器本體與儲油柜之間的可靠連通。其主要目的是在具備儲油柜系統的變壓器上安裝 DGPT2® 設備時，確保介電液體（變壓器油）能自由循環并準確反映變壓器油箱內部的壓力、氣體累積和溫度狀態。該配置適用于需要監測油位、氣體釋放、內部壓力和溫度的關鍵變壓器應用場景。
功能特點
DGPT2-IB 的核心功能是在保留標準 DGPT2® 所有監測能力（氣體累積、突發壓力、溫度）的基礎上，增加與儲油柜的物理連接能力。其法蘭配備兩個公稱直徑為 3/8 英寸的內螺紋接口（公插件），用于連接柔性管路至儲油柜或其他輔助設備。這種設計保證了變壓器油箱內部介質與儲油柜之間的連通性，使得 DGPT2® 內部腔體能夠代表變壓器本體的真實油位和壓力狀況。設備本體采用 Trogamid® T5004 透明聚酰胺塑料主體，經過抗紫外線處理，具備戶外耐受性，便于直接觀察內部介質液位和浮子位置。連接處使用隨附的 Viton® 密封件，確保長期密封性。設備本身不產生或調節油流，其作用是準確傳遞和監測狀態信息。
選型指南
DGPT2-IB 并非獨立型號，而是作為標準 DGPT2® 繼電器的一個訂購選項（選項代碼：IB）。當變壓器裝有儲油柜且需要在變壓器油箱蓋上安裝 DGPT2® 時，必須選擇此 IB 選項。選型時需確認變壓器油箱上為安裝 DGPT2® 預留的開口尺寸符合要求（標準安裝開口設計）。同時，需準備合適的柔性連接管路（通常為不銹鋼波紋軟管帶編織層，兩端配旋轉接頭，長度按需定制）。該選項可與其他選項（如特定材質 X - AISI 316L, 高溫 HT, Pt100 溫度傳感器 PT, 船用密封套 PA 等）組合訂購。若變壓器無儲油柜，則應選擇標準 DGPT2®（完全填充密封安裝方式）。
技術參數
接口規格： 2 x 3/8 英寸 內螺紋接口 (NPT 或 BSPT，需明確)。
連接要求： 需使用柔性管路連接至儲油柜（管路為選配件或客戶自備，推薦不銹鋼材質）。
主體材料： 透明殼體 - Trogamid® T5004 (含 UV 穩定劑)。
防護等級： IP56 (防塵及防強噴水)， IK07 (機械沖擊防護)。
環境溫度： -40°C 至 +65°C。
介電液體溫度： ≤140°C (標準)，可選 HT 選項支持 ≤170°C。
安裝密封： Viton® 材質法蘭平面密封件。
相關標準符合性： 符合 IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529 等標準中對變壓器用附件的要求（詳見文件技術數據部分）。
壓力監測范圍： 標配壓力開關設定范圍 0-500 mbar (可選 0-700 mbar)，精度 ±10 mbar (設定), ±5 mbar (測量)。
氣體監測： 簧片觸點動作范圍約 100-200 cm³ 氣體體積 (符合 IEC EN 50216-3)，精度 ±5 cm³。
溫度監測： 恒溫器設定范圍 40-140°C，精度 ±2.5°C (設定)。
產品尺寸
DGPT2-IB 的整體尺寸與其基礎型號 DGPT2® 一致，主要尺寸如下（單位：毫米）：
設備主體高度： 約 297 mm (含法蘭軸)。
設備主體寬度/深度： 約 148 mm (最寬處)。
安裝法蘭：
法蘭直徑：85 mm。
安裝螺栓分布圓直徑：97 mm (±2 mm)。
螺栓配置：3 個 (120°分布) 或 4 個 (90°分布)。
溫度計套管長度 (若安裝)：104 mm。
連接法蘭喉部： 包含 IB 選項所需的雙 3/8" 接口位置。
具體安裝空間要求需參考文件中的工程圖紙，確保變壓器預留開口及周圍空間滿足安裝和維護需求。
應用領域
Automation 2000 DGPT2-IB 配置專門應用于配備傳統開放式或隔膜密封式儲油柜的油浸式電力變壓器。這涵蓋了電力系統中廣泛使用的：
輸配電變壓器： 特別是中高壓等級的配電變壓器和主變壓器，常配備儲油柜以適應負載和溫度變化引起的油體積膨脹。
工業變壓器： 工廠、礦山、大型設施中使用的油浸式變壓器，其可靠性對連續生產至關重要。
電力牽引變壓器： 鐵路系統等使用的變壓器。
可再生能源場站變壓器： 風電場、光伏電站升壓站內的變壓器。

在這些應用中，DGPT2-IB 持續監測變壓器內部產生的故障氣體（緩慢產生或突發壓力導致）、內部異常壓力升高以及油溫，通過其繼電器觸點將狀態變化（報警或跳閘信號）輸出至控制保護系統，為運維人員提供早期故障預警和關鍵保護功能，有助于維護變壓器運行安全和延長使用壽命。其設計適用于戶內外環境。

?
