產品介紹

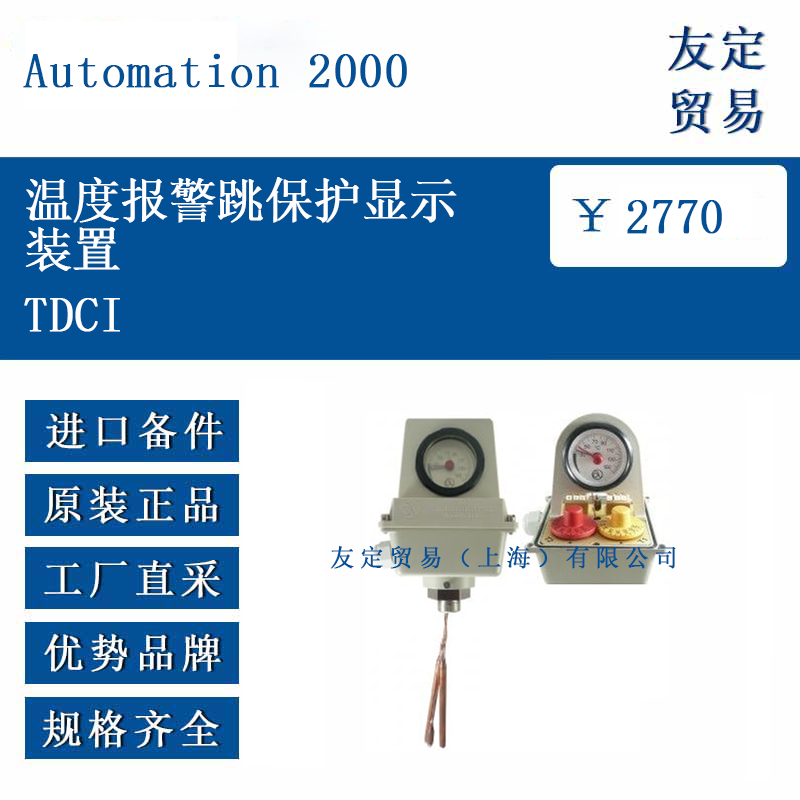

TDCI 是一套由法國Automation 2000 設計并生產的機械式溫度監控單元，用于油浸式變壓器、電抗器或儲油柜的溫度報警與跳閘保護。裝置將液體膨脹恒溫器、指針表盤與機電轉換觸點整合在同一殼體內，可直接讀取當前溫度，同時在溫度越限時輸出兩級干接點信號。殼體由AISI 304 不銹鋼制成，透明視窗采用經紫外線穩定處理的聚酰胺，整體防護等級IP56，可在-40 °C 至+65 °C 的環境中長期運行。標準接口為M60×2 外螺紋，也可通過TDC-B 附加法蘭與DN50 或DN65 法蘭連接，滿足現場不同安裝需求。
功能特點
TDCI 內置兩只獨立恒溫器，用戶可將其分別設定在報警和跳閘溫度，設定范圍40 °C 至140 °C，設定完成后由鉛封鎖定，防止誤改。每只恒溫器均提供SPDT 轉換觸點，可同時輸出常開與常閉信號，方便接入報警燈、PLC 或斷路器分閘回路。直徑50 mm 的指針表盤帶有機械記憶針，可記錄運行期間的最高溫度，復位需手動完成。表盤外圈設有紅色標記區，便于遠距離觀察。頂部配有試驗按鈕，按下即可模擬超溫動作，驗證二次回路完整性。溫度計套管與恒溫器共用同一油腔，減少變壓器開孔數量，降低漏油風險。
選型指南
訂購TDCI 時需說明接口形式、設定溫度、觸點容量及引線長度。標準配置為M60×2 外螺紋，深度15 mm；若現場為法蘭安裝，可配TDC-B 附加法蘭。設定溫度常見為90 °C 報警、110 °C 跳閘，可按5 °C 步進調整。引線默認250 mm AWG22 鍍錫銅線，可延長至1000 mm。海洋或化工環境建議選用AISI 316L 外殼及氟橡膠墊圈；若需遠程溫度信號，可增配Pt100 傳感器，通過三線或四線制輸出。制造方提供整裝或分裝供貨，含安裝螺栓、墊片、校準證書及扭矩提示標簽。
技術參數
恒溫器數量：2 只獨立
設定范圍：40 °C –140 °C
設定精度：±2.5 °C
回差：≤5 °C
觸點形式：SPDT ×2
觸點容量：250 V AC-0.5 A；24 V DC-3 A
絕緣電阻：≥100 MΩ（500 V DC）
工頻耐壓：2000 V AC-1 min
表盤直徑：50 mm
記憶指針：機械式，手動復位
外殼防護：IP56
環境溫度：-40 °C –+65 °C
介質溫度：≤140 °C
接口螺紋：M60×2，深度15 mm
重量：約0.42 kg
產品尺寸
TDCI 整體高度125 mm，最大外徑97 mm。表盤突出部分直徑50 mm，厚度20 mm，中心距安裝面110 mm。六角對邊36 mm，適合標準扳手。法蘭安裝時，整體高度增加12 mm，側向出線空間直徑53 mm，便于電纜彎折。
應用領域

TDCI 適用于6 kV 及以上油浸式電力變壓器、配電變壓器、電爐變壓器、牽引變壓器，以及海上風電升壓站、光伏電站匯流站、軌道交通牽引變電站、船舶配電系統等。兩級溫度信號可直接接入繼電保護裝置、SCADA、報警燈或斷路器分閘回路，實現就地與遠程雙重提示，滿足運行維護規范。

?
